74LS245是我们常用的芯片,用来驱动LED或者其他的设备。

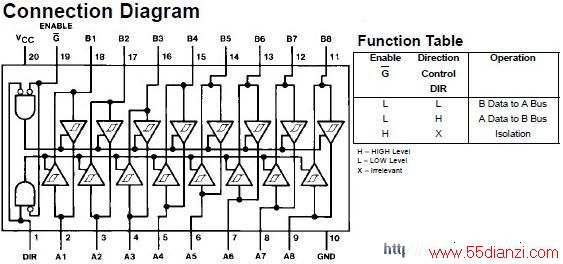

74LS245的用法很简单如下图,这里简单的给出一些资料,它是8路同相三态双向总线收发器,可双向传输数据(既可以输出,也可以输入数据)。当片选端/CE低电平有效时,DIR=“0”,信号由 B 向 A 传输(接收);DIR=“1”,信号由 A 向 B 传输;(发送)当/CE为高电平时,A、B均为高阻态。

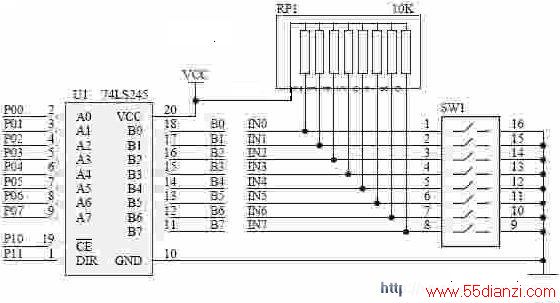

当8051单片机的P0口总线负载达到或超过P0最大负载能力时,必须接入74LS245等总线驱动器。
