芯片LA7688(41)、(42)脚晶体的两种接法

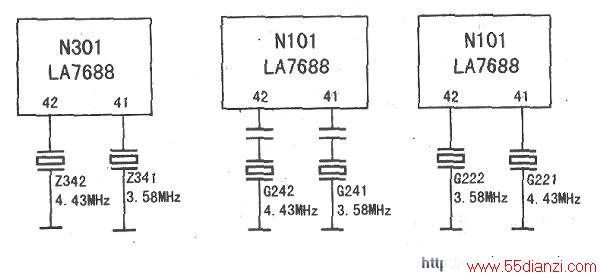

　　第一种：(42)脚接4.43MHz晶体，(41)脚接3.58MHz晶体，多数品牌的A6机芯彩电采用这种接法。康佳F2139D4型彩电（见左图）与长虹21A23型彩电（见中图）均是这种接法。

　　第二种：(42)脚接3.58MHz晶体，(41)脚接4,43MHz晶体。这种接法比较少见，金星牌C5430型彩电（见下图）是此种接法。
