74LS273的引脚图及真值表

74LS273的引脚图及真值表

点击数:7746 次   录入时间:03-04 12:03:21   整理:http://www.55dianzi.com   元器件特点及应用

      74LS273是8位数据/地址锁存器,他是一种带清除功能的8D触发器。

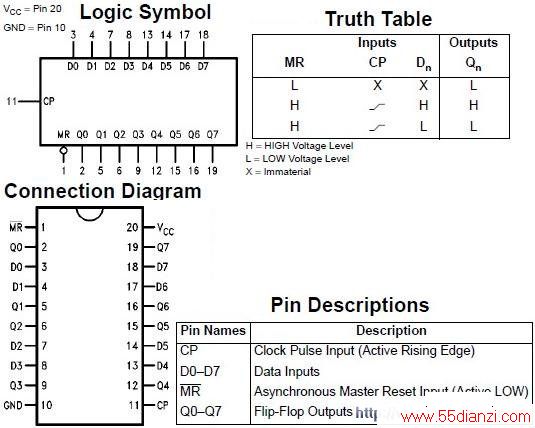

74LS273的引脚图与真值表

74LS273的引脚图与真值表

  (1)1脚是复位/MR,低电平有效,当1脚是低电平时,输出脚2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部输出0,即全部复位。

  (2)当1脚为高电平时,11(CP)脚是锁存控制端,并且是上升沿触发锁存,当11脚有一个上升沿,立即锁存输入脚3、4、7、8、13、14、17、18的电平状态,并且立即呈现在在输出脚2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)上。

  (3)74ls273其它管脚功能:1D~8D为数据输入端,1Q~8Q为数据输出端,正脉冲触发,低电平清除,常用作8位地址锁存器。
