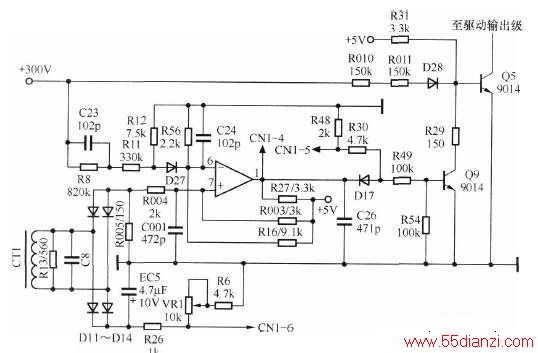

下图为九阳JYC-19POWER电磁炉+300V过压保护电路。
+300V电压经电阻R8、R11、R12分压后，获得约2．0V的电压，该电压经二极管D27加到电压比较器⑥脚(反相输入端)，另外该脚还经电阻R16、R56接+5V，获得分压约为0．97V。
电流互感器CT1反馈的电流信号经二极管D11--D14桥式整流后，整流器负极电压经电阻R004、R005、R003及电容C001加到电压比较器⑦脚(同相输入端)。电压比较器的输出端经二极管D17、电阻R49和R54接驱动输出级的控制三极管Q9的基极。当+300V异常升高时，电压比较器的反相输入端电平升高；另外+300V升高后，必然引起电磁炉的工作电流增大，经电流互感器CT1反馈取样后，加在电压比较器的⑦脚(同相输入端)的电压降低，从而使①脚(输出端)的电压快速降低，则控制三极管Q9的基极电压经二极管D17被拉低，三极管Q9截止，控制三极管Q5因正向偏置而导通，从而使IGBT的驱动电压信号输出级的三极管O4因反向偏置而截止(图中未画出)，Q5因正向偏置而导通，使IGBT快速可靠截止。这种电路结构比上面介绍的+300V保护电路反应更快，可靠性也更高。
