此机上电后，从交流电源供电电流表看出加热继电器吸合约2s后释放，面板“自冷”指示灯闪烁，出水正常。
查阅说明书，上述故障现象表示由于缺水干烧致使超温温控器开路，但实际检查实物后发现该元件完好，怀疑温度传感器有问题，拔下测其阻值为100kΩ（气温约20°C），对其加热，阻值大幅减小，这表明温度传感器正常。

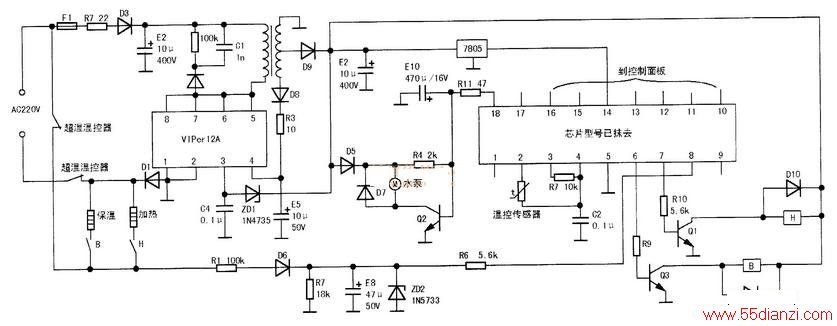

实画出该机电路如下图所示。测得三端稳压器7805的输入、输出端电压分别为13V、 5V，均正常。上电时能加热，一会停止加热，绿灯闪烁，这说明控制芯片工作正常，应是单片机检测到异常后才发出停止加热指令。细看线路发现，市电一端通过R1及D6、E8、ZD2整流滤波稳压后，经R6接单片机⑧脚。测得ZD2两端电压为0V，经查R1已开路，换新后故障排除。
值得注意的是，该线路温度传感器的工作方式和以前常见的分压式不同。在室温时，该传感器两端电压都是4.8V，但有波动现象。用示波器测单片机②脚，脉冲宽度约为4ms，即脉冲频率很低，因为经过传感器和C2的微分，单片机④脚得到一个带抛物线形状的三角波。温度变化，传感器阻值也随之变化，三角波的幅度和形状都会发生变化，单片机据此作出判断，这样的结构不能用检修分压式电路的方法去分析判断，否则会误入歧途。本机当温度传感器开路或短路时，单片机停止工作，65℃、85℃、98℃指示灯和保温灯常亮，“自冷”灯、“加热”灯和安全童锁灯闪烁。
