该电磁炉未采用大个滤波电容和有刷散热电机，电路板背面有贴片先件和贴片芯片。
初步检查，功率管温控电阳只有20kΩ左右，保险管完好，换好浪控电阻后通电开机，按功能键，数码显示E0并有报答声，经查资料，本机故障代码E0为内部电路（主回路、驭动电路、低压供电电路）故障。

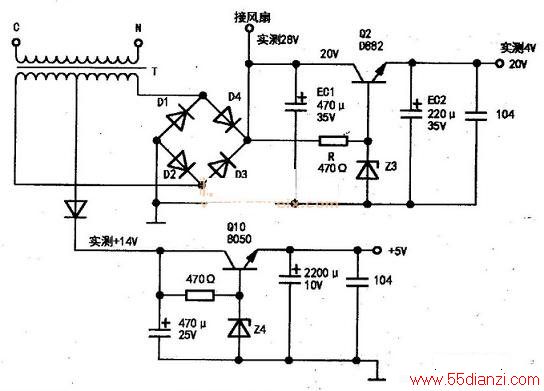

开机盖，用方用表检查主回路滤波电容2μF/275V、5μF/275V、谐振电容0.3μF/1200V，分别测得为1.6μF、4.6μF和0.27μF，在允许范围内，硅堆正常、功率正常、谐振线盘完好，再查驱动电路Q48050、Q28550、Q58050、18V稳压管及周边电阻电容，未见异常，再试机，还是显E0。查资料，九阳另一型号和本机相同。E0和E1故障相同，查低压电压有数码显示，说明＋5V正常，但低压变压器5V抽头至调整管间不经半波整流，只有用万用表直流挡才能测得＋14V、觉得奇怪。再查风扇电源和驱动电压，变压器次级两端，经桥式整流测得＋28V，经调整管Q2发射极输出滤波后，只有＋14V、加大滤波电容至470μF，断开后面电路，测量也只有15V，怀疑Q2（D882）有问题，换新，还是15V。仔细思考，用三端稳压块7818代换D882，把Q2、R、Z3拆出，把三端7818输入端接原Q2集电极，输出端接发射极，中间接地套上绝缘套和输入交叉换位掉好，Z3处用导线接通，检查无误后通电开机，还是显示E0和报等声，除贴片LM339块外，想不出还有什么原因，甚至考虑是否换一块万能电磁炉板。再作一次通电检查，硅堆整流后有328V，低压供电＋5V、+18V正常……突然有一个想法，书上讲，能否用代换法换元件。
只有功率管还是伯的，虽然拆卞来和好的管子对照过，犹豫好久，还是下决心一试，换好接通电源开机、E0不见了。数码显示P-，锅内水开始加热，各按键正常，不一会水开了，过了半个小时，锅内水少了很多，终于修好了。事后思考，该故障原因可能是功率管内部用久了损坏，用表量不出。
