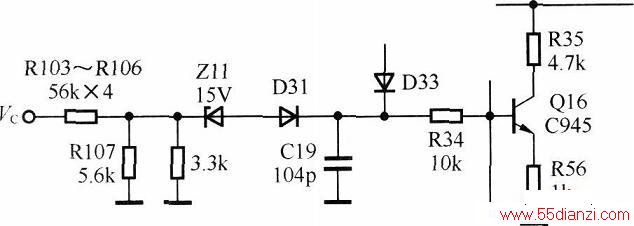

下图是澳洲袋鼠UC18电磁炉Vc保护电路原理图。其工作原理是:Vc电压经电阻R103~R106及电阻R107分压后,获得约7.56V的电压,该电压加到稳压管Z11的阴极,当Vc电压过高,使加在稳压二极管Z11阴极的电压超过15V时,稳压二极管Z11击穿,脉宽调制电压信号PWM回路的控制三极管Q16导通,将脉宽调制电压信号PWM的电压拉低,IGBT的驱动电路停止输出驱动电压,从而使IGBT可靠截止,达到保护IGBT的目的。
