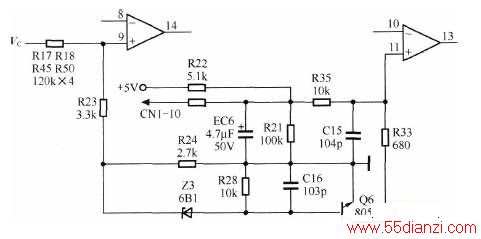

下图是九阳JYC-19POWER电磁炉的Vc过压保护电路原理图。
Vc电压经电阻R17、R18、R45、R50、R23、R24分压取样后,获得约1.72V的电压,该电压经稳压二极管Z3、电阻R28、电容C16加到三极管Q6的基极。当Vc电压超过一定幅值后,稳压二极管Z3被击穿,控制三极管Q6导通,脉宽调制电压信号PWM功率电平经电阻R33被拉低,接近地电位,IGBT的驱动电压信号输出电路停止输出,从而使IGBT截止,使IGBT得以可靠保护。
