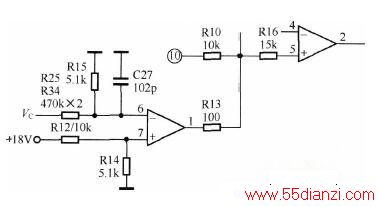

下图为富士宝IH-P205C电磁炉Vc过压保护电路原理图。
Vc电压经电阻R25、R34、R15分压取样后，获得约1．67V的电压，然后加在电压比较器⑥脚(反相输入端)；+18V电源经电阻R12、R14分压获得约6．08V电压，接在电压比较器⑦脚(同相输入端)。当Vc电压超过一定值时，电压比较器的①脚(输出端)输出低电平，使得脉宽调制电压信号PWM电平经电阻R13被短接到地，从而使电压比较器的⑤脚同相输入端的电压低于④脚反相输入端的电压，电压比较器的②脚(输出端)即驱动电路前级输出为低电平，驱动三极管Q2截止，Q1导通，使IGBT可靠截止而得以保护(Q2、Q1图中未画出)。在比较器的⑥脚反相输入端接有电容C27，起抗干扰作用，以防止电磁炉在正常工作时，高频感应信号对其产生干扰。
