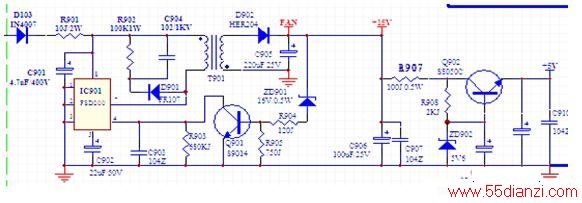

苏泊尔电磁炉前锋QF-SM988-02C主板电源电路如下图所示:
开关电源,是采用电源芯片FSD200,及很少量的外围元件组成,电源相当简洁。新型小功率单片智能电源集成电路。其封装形式为DIP8(插件),用它组成的开关电源具有市电输入电压范围宽(AC80V-285V)效率高,外围元件少等优点。+300V经二极管D103,R901限流,C901滤波后加由FSD200,D901,R902,C904组成的开关电源电路。D902输出15V电压,VCC给风风扇供电,单片机等电路供电;15V经R907限流后加到由Q902,ZD902,C908,R908组成的稳压电路,经稳压处理,得到稳定的5V。5V给面板显示等电路提供电压。
