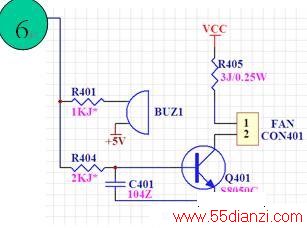

苏泊尔电磁炉前锋QF-SM988-02C主板风扇电路和蜂鸣器电路如下图所示：
将IGBT及整流器BD1紧贴于散热片上,利用风扇运转通过电磁炉进、出风口形成的气流将散热片上的热及线盘L1等零件工作时产生的热、加热锅具辐射进电磁炉内的热排出电磁炉外。单片机6脚发出风扇运转指令时,6脚输出高电平,电压通过R404送至Q401基极,Q401饱和导通,VCC18V电流流过风扇，Q401至地。风扇运转; 单片机发出风扇停转指令时,6脚输出低电平,Q1截止,风扇因没有电流流过而停转。为节约单片机的I/O口资源，风扇电路与蜂鸣器电路共用6脚，当蜂鸣器发出鸣叫时，风扇半速运转。
