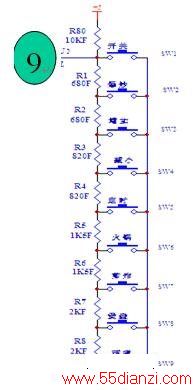

苏泊尔电磁炉前锋QF-SM988-02C主板按键电路如下图所示：
该机未采用常见的矩阵扫描方式输入操作指令，而是采用了电平比较的方式，大大节约了单片机I/O端口。单片机9脚接收电平比较信号，单片机根据此电压值来计算执行指令。该电平比较方式有一个弊端，就是某个按键漏电或短路时，会出现功能紊乱现像或者缺少某功能现像，在维修时要注意此现象。
