电工理论知识-电路中的电位及其计算方法

　　1、电位的概念
　　
　　电位实际上就是电路中某点到参考点的电压，电压常用双下标，而电位则用单标，电位的单位也是伏特(V)。

　　电位具有相对性，规定参考点的电位为零电位。因此，相对于参考点较高的电位呈正电位，较参考点低的电位呈负电位，如图所示。

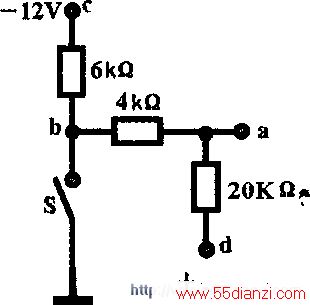

　　例1：如图所示，求开关s断开和闭合时a点的电位值。

　　解：(1)s闭合时的等效电路，如图所示。

　　画出s断开时的等效电路：s闭合时，a点电位只有与右回路有关，其值为：

　　(2)s断开时的等效电路，如图所示。

　　开关s断开时相当于一个闭合的电路，a点电位为：

　　例2：如图所示，分别以A、B为参考点计算C和D点的电位及Ucd。

　　解：以A点为参考电位时：



Vc=3×3=9V Vd=-3×2=-6V Ucd=Vc-Vd=15V 以B点为参考电位时： Vc=10V Vd=-5V Ucd=Vc-Vd=15V
