放大电路加入交流输入信号的工作状态称为动态。动态时，放大电路输入的是交流微弱小信号；电路内部各电压、电流都是交直流共存的叠加量；放大电路输出的则是被放大的输入信号。求出放大电路的动态输入电阻Ri、输出电阻Ro。及电压放大倍数Au等参量的过程称为动态分析。
1.共射放大电路的动态分析

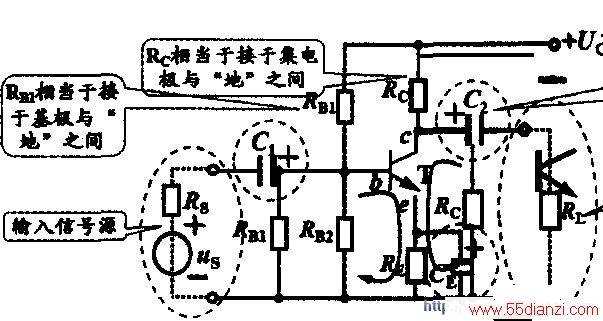

由于发射极为输入、输出回路的公共支路，因此称为共发射极组态的放大电路，如图所示。
电容Cb的作用：在交流通路中，射极电容将反馈电阻短路，则Au不受影响。
如果把射极电容Ce去掉，交流通道反馈电阻Re仍起作用，则Ie减小，Rbe增大，在负载不变情况下，电压放大倍数Au降低。
2.微变等效电路法

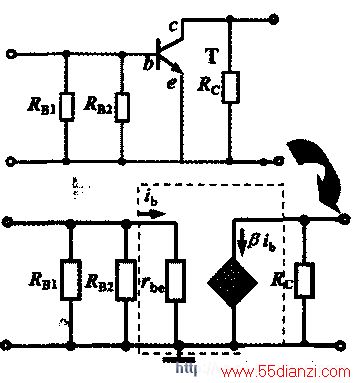

微变等效电路法就是在满足小信号条件下，将晶体管线性化，把放大电路等效为一个近似的线性电路，如图所示，然后应用线性电路的求解方法求出Ri、Ro、Au的方法。
一般情况下，由高、低频小功率管构成的放大电路都符合小信号条件。因此其输入、输出特性在小范围内均可视为线性。
在晶体管的微变等效电路中，Rbe是晶体管输入端的等效电阻；受控电流源相当晶体管的集电极电流。显然，微变等效电路反映了晶体管电流的“以小控大”作用。
在上图中，晶体管交流输入等效电阻：

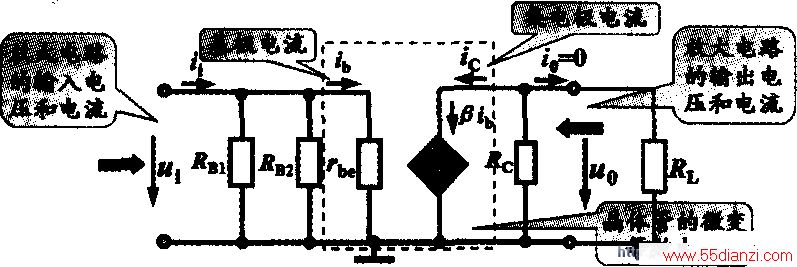

共射电压放大器的微变等效电路如图所示。
电路交流等效输入电阻：
Ri=Rbe／／Rb1／／Rb2由于小信号电路有Rb1和Rb2＞＞Rbe，所以Ri≈Rbe。
显然交流等效输出电阻：R0=Rc电路中电压放大倍数：
电路接入负载，此时电路放大倍数：
综上所述，共发射极放大电路微变等效电路法的动态分析结果为：
式中负号反映了输出电在与输入电压的反相关系。
其中Rl'=Rc∥Rl显然，放大电路带上负载后，其电压放大倍数将降低。负载越大，Rl'等效电阻越小，放大倍数下降越多。
共发射极放大电路的主要任务是对输入的小信号进行电压放大，因此电压放大倍数Au是衡量放大电压性能的主要指标之一。
共射放大电路的电压放大倍数随负载增大而下降很多，说明这种放大电路的带负载能力不强。
共射放大电路中含有交流反馈电阻的微变等效电路如图所示。
动态分析：
电路中加了交流反馈电阻Re后，则电路中的电压放大倍数进一步降低。
3、输入、输出电阻对放大器的影响
输入电阻Ri的大小决定了放大电路从信号源吸取电流的大小。为减轻信号源负担，总希望Ri大些。另外，较大的输入电阻Ri也可降低信号源内阻Rs的影响，使放大电路获得较强的输入电压。
在共发射极放大电路中，由于Rb比Rbe大得多，Ri近似等于Rbe，一般只有几百欧姆或几千欧姆，阻值比较低，即共射放大器输入电阻不理想。
对负载而言，总希望放大电路的输出电阻越小越好。因为放大电路输出电阻R0越小，负载电阻Rl的变化对输出电压的影响就越小，则放大电路的带负载能力就越强。
共射放大电路的输出电阻R0通常只有数千欧姆或数十千欧姆，因此共射放大器的输出电阻不理想。
电压放大倍数与晶体管的电流放大倍数β、动态输入电阻Rbe及集电极电阻Rc、负载电阻Rl均有关。由计算式可看出，当Rbe和Rl一定时，Au与β成正比。共射电压放大器由于自身的特点，较广泛地应用于放大电路的输入级、中间级和输出级。
4、分析计算

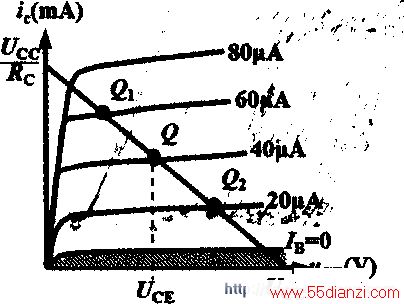

例1：如图所示，设Uoc和Rc为定值，当基极电流增加时，IC能否成正比地增加?最后接近何值?此时Uce=?当基极电流减小时，Ic又如何变化?最后达到何值?这时的Uce约等于多少?
答：当Ib增加时，在放大范围内Ic=βIb，则Ic成β倍增加，最后接近饱和值，此时Uce≈1V左右；继续增加Ib，Ic与Ib不再具有β倍关系，最后接近UCC／Rc，Uce=O。当Ib减小时，在放大区范围内IC=βIb，仍能成β倍减小，最后接近0，这时Ucs≈Ucc。
例2：在下图所示电路中，各电路能否放大交流信号?为什么?
答：下图(a)不能，因Vb=Ucc，饱和失真；图140(b)不能，因VB=Ube，截止失真；图140(c)不能，因电容C1极性接反，且无反馈环路；下图(d)不能，因电源及电容的极性均接反。
例3：如下图所示，已知Ucc=12V，Rb1=20kΩ，Rb2=10kΩ，Rc=3kΩ，RE=2kΩ，Rl=3kΩ，β=50。试估算静态工作点，并求电压放大倍数、输入电阻和输出电阻。
解：(1)用估算法计算静态工作点
(2)用微变等效电路法计算电压放大倍数Au及输入、输出电阻。该电路的微变等效电路如图所示。
