输入信号Ui，=0、只在直流电源UCC作用下电路的状态称作“静态”。静态分析就是求出此时的In、IC和Uce三数值。
1．放大电路静态分析的估算法
在静态分析中，应先估算Ib，再求Ic，最后算出Uce，下面举例说明。

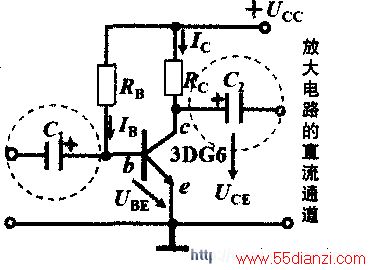

例1：对如图所示放大电路进行静态分析。
直流下耦合电容C1、C2相当于开路，由直流通道求工作点上的Ib：由图可得Ib=
由晶体管放大原理可求得Ic：
由图又可求得工作点Uce=；Uce=Ucc-IcRc，式中IcRc前面的负号表示输出电压与集电极电流Ic反相，即与输入电压反相。

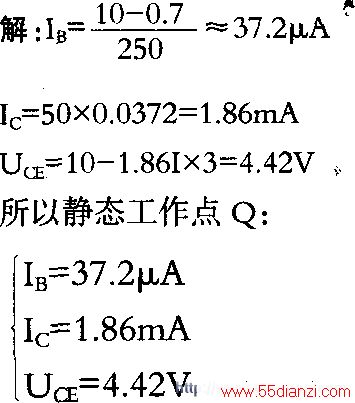

例2：如图所示，电路中Uoc=10V，Rb=250kΩ，Rc=3kΩ，β=50，试求该放大电路的静态工作点Q。
【提示】计算中一定要弄明白各量的单位，并注意单位间的换算。

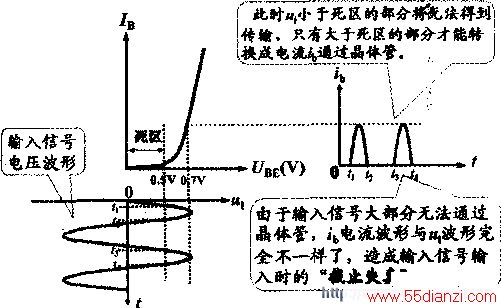

为什么要设置静态工作点?不设置静态工作点行吗?为了说明这个问题，我们假如不设置静态工作点，此时的输入、输出信号波形如图所示。
由此可见，为保证传输信号不失真地得到放大，必须在放大电路中设置静态工作点。
2．用图解法求解静态工作点
利用晶体管的输入、输出特性曲线求解静态工作点的方法称为图解法，其分析步骤一般为：
(1)画出输入、输出曲线
按已选好的管子型号在手册中查找，或从晶体管图示仪上描绘出管子的输入、输出特性曲线，如图所示。
(2)画出直流负载线
此步骤是图解法求静态工作点的关键。
由放大电路的直流通道(如图所示)可得：
Uce=Uce-ICRc令Uce=0，可得：Ic=UCC/Rc；令Ic=0可得：Uce=Ucc，连接两点作出直流负载线，如图所示。
(3)确定静态工作点
直流负载线上交点有多个，只有IBq对应的交点才是Q点。
问：固定偏置共射放大电路有哪些不足?
分析：固定偏置的放大电路存在很大的不足，例如当晶体管所处环境温度升高时，晶体管内部载流子运动加剧，因此将造成放大电路中的各参量将随之发生变化。
温度T↑→Q点↑→IC↑→Ucs↓→Vc↓，如图所示。
如果Vc<Vb，则集电结就会由反偏变为正偏，当两个PN结均正偏时，电路出现“饱和失真”。

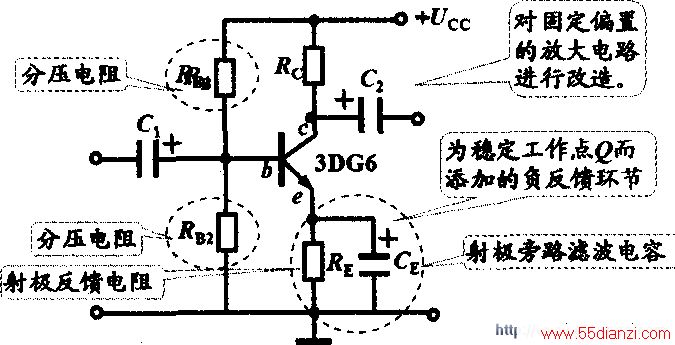

为了不失真地传输信号，实际应用中需对上述电路进行改造，即改为分压式偏置的共发射极放大电路，如图所示。该电路可通过反馈环节有效地抑制温度对静态工作点的影响。
由于设置了反馈环节，当温度升高而造成Ic增大时，可自动减小Ib，从而抑制了静态工作点由于温度而发生的变化，保持Q点稳定。

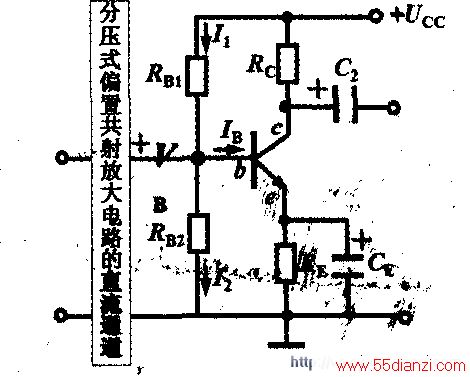

下面对分压式偏置共射放大电路的静态进行分析。静态分析时，先画出其直流通道，并标上相关量，如图所示。此电路需满足I1≈I2》Ib的小信号条件。
偏置电阻Rb1和Rb2应选择适当数值，使之符合：I1≈I2≥Ib的条件。在小信号条件下，Ib可近似视为0。

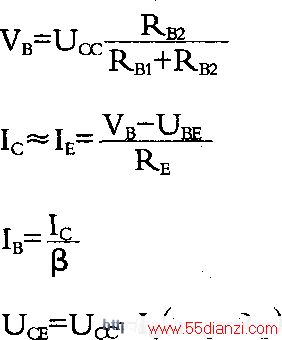

忽略Ib时，Rb1和Rb2可以对UCC进行分压，即：
上述分析步骤就是分压式偏置的共发射极电压放大电路的估算法。显然，基极电位Vb的高低对静态工作点的影响非常大。
设置合适的静态工作点是对放大电路的基本要求。基极电位Vb选择偏高或偏低时，Q点随之上移或下移，如图所示。

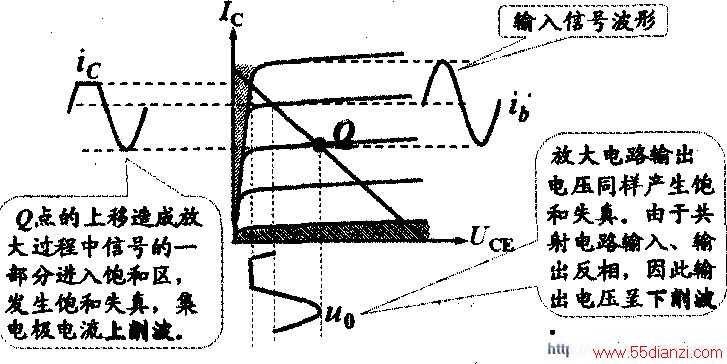

当Vb值太大时，Q点升高，饱和失真。
Vb设置的高低，取决于两个基极偏置电阻的数值选择，当Rb1太大时，Vb值就会较低，引起静态工作点Q下移，易出现截止失真，如图所示。
另外，温度对Q点的影响也不能忽视。
分压式偏置的共发射极放大电路由于加设了负反馈环节，因此当温度升高时，具有自调节能力。
设放大电路环境温度升高，此时：T ↑→Ic ↑→Ie ↑→Ve↑→Vbe↓→Ic↓→Ib↓，温度变化Ic基本下受聊向。
由于电路具有对温度变化的自调节能力，因此集电极电流基本恒定，即：
只要基极电位和射极反馈电阻不变，集电极电流就始终维持不变。
总结：
1．通过分析可知，交流放大电路中如果不设置静态工作点，输入的交流信号就无法全部通过放大电路，造成传输过程中信号的严重失真；若静态工作点设置不合适，同样会发生传输过程中的饱和失真或截止失真。
2．设置合适的静态工作点显然是放大电路保证传输质量的必要条件，其设置的原则是：在正常的输入信号下，保证不失真的输出，且保证静态工作点的相对稳定。
3．分压式偏置的共射放大电路显然可以实现上述原则。通过选择合适的分压电阻Rb1和Rb2，可获得一个恰当的基极电位Vb值，以确保晶体管的发射结正偏和集电结反偏。这样，在信号传输的过程中，晶体管就会始终工作在放大区，使放大电路正常工作。
电路中的反馈电阻Re则起到了稳定工作点的作用，从而抑制了由于温度变化对放大电路产生的影响。
