微波炉的整机结构主要由微波加热组件及其控制电路、烧烤加热组件、炉门联锁开关组件、转盘组件、过热保护电路、风扇组件、操控显示电路、控制电路、定时／火力控制组件、电源电路等部分组成，其中根据微波炉的控制方式不同，有的微波炉火力恒定不带有定时／火力控制组件。
1．微波加热组件及其控制电路
微波炉的加热组件主要是通过磁控管发射微波信号，实现对微波炉炉内的食物进行加热。
2．烧烤组件及其控制电路
烧烤组件则主要是利用石英管发热，实现对炉腔内的食物进行热辐射。
3．炉门联锁开关组件
炉门联锁开关组件是由几个微动开关组成，通过与控制电路连接，由炉门的开合机构控制炉门联锁开关的接通、断开状态，进而接通、切断微波组件的供电。
4．转盘组件
转盘组件位于微波炉的炉腔内，食物放到转盘组件上后，通过转盘组件的旋转，使食物受热均匀。
5．过热保护电路
过热保护电路主要用于在炉内温度过高的情况下，自动切断供电保护，微波炉其他器件免受损坏。
6．风扇组件
风扇组件主要起散热作用，微波炉的高压器件在工作时会产生很大的热量，通过风扇组件将热量散发出去。
7．操作显示电路
操作显示位于微波炉的操作显示面板上，用户通过操作按键输入人工指令，同时可经由显示面板查看微波炉当前的工作状态。
8．控制电路
控制电路对人工指令进行处理后，输出控制信号，控制微波炉各组件运行、停止。
9．定时伙力控制组件
定时／火力榨制组件用以控制炊饭时间和微波强度。

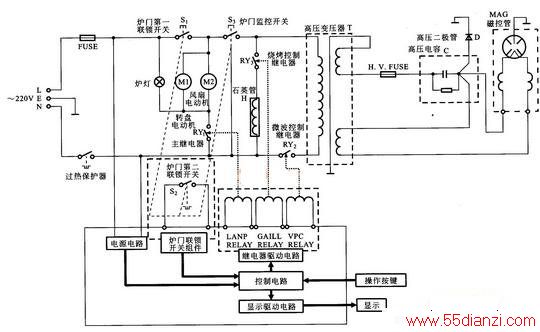

一个典型微波炉的整机电路结构如下图所示，控制给磁控管的断续供电的时间比率，就可进行火力控制。将门联开关盒过热保护开关设置在交流220V的供电电路中，只要切断供电微波炉就会停机从而可进行保护。
