电磁炉报警驱动电路及蜂鸣器工作原理

　　不同品牌及不同型号的电磁炉报警驱动方式也有所不同，有些电磁炉的报警驱动电路通过运算放大器进行驱动，而有些电磁炉则是通过MCU微处理器直接进行驱动。
　　

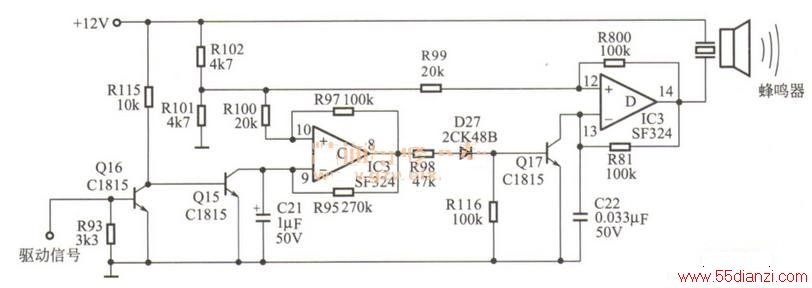

　　（1）下图为典型电磁炉的报警驱动电路及蜂鸣器。该电路是通过运算放大器进行驱动的，主要由IC3 SF324中的两个运算放大器构成。蜂鸣驱动信号（脉冲）经Q15、Q16放大后加到第一个运算放大器IC3C的⑨脚放大后由⑧脚输出该信号经二极管D27、晶体管Q17去驱动第二个运算放大器IC3D的13脚。IC3D的输出端14脚接蜂鸣器。当控制信号加到电路的输入端后，经过两级放大后，IC3D的14脚输出脉冲信号，驱动蜂鸣器发声。

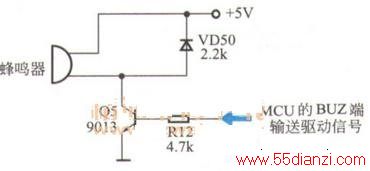

　　（2）下图该报警驱动电路是通过MCU微处理器的BUZ端进行驱动控制的，MCU微处理器通过BUZ端输出脉冲信号，经晶体管Q5放大后，去驱动蜂鸣器，使之发出声响，其中二极管VD50是用于吸收反向脉冲保护Q5晶体管。

　　在有些电磁炉中，为了延迟蜂鸣器的蜂鸣时间，而采用振荡／延迟电路，该电路可延长蜂鸣器的蜂鸣时间，如图15-6所示，为振荡／延迟电路的实物外形及简易连接示意图。该振荡／延迟电路受微处理器的触发，当微处理器触发信号送到HA17555的②脚后，该电蜂鸣器路就会由③脚输出一定时间的驱动脉冲，从而使蜂鸣器发出声响。

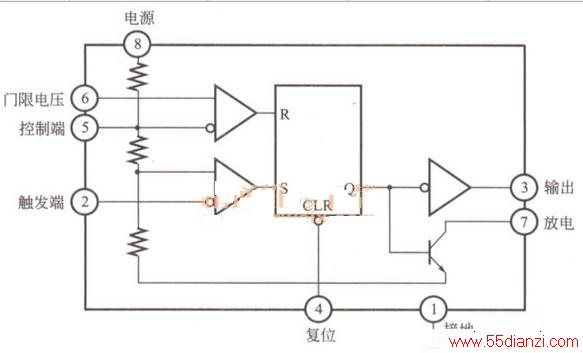

　　下图为振荡／延迟电路的内部结构图及各引脚的功能。
