电磁炉操作显示电路关键检测点

　　电磁炉操作显示面板主要是由操作按键、指示灯、显示屏、扩展接口以及其他外围元器件构成的。
　　
　　操作按键是电磁炉的控制开关，若操作按键损坏将导致电磁炉的控制失灵。检测操作按键时，应先确定哪两个引脚为一对触点，也就是确定微动开关的两个焊点，然后通过万用表检测，正常情况下，按下的微动开关处于接通状态，未按下的微动开关处于断开状态。
　　
　　由于指示灯采用的发光二极管，只要能够发光，就可以判断该发光二极管是正常的。
　　
　　显示屏的各个引脚，使用示波器检测，可以看到显示状态的信号波形。
　　

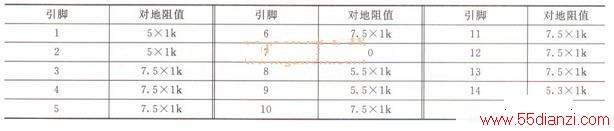

　　扩展芯片实际上是扩展MUC（微处理器）分配给操作显示电路的接口端，使用示波器，可以检测到各个引脚的波形。使用万用表还可以检测到该芯片各引脚阻值，见下表所列。

　　操作显示电路中的其他元器件比较容易出现故障的就是控制晶体管了。
