电饭煲信号流程

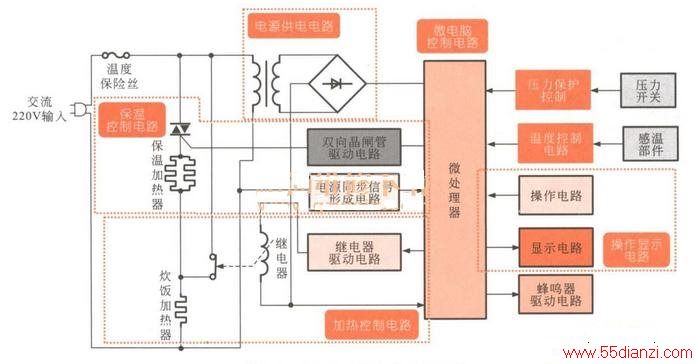

　　电饭煲中的各个组件及其相应的电路都不是独立存在的，在电饭煲工作正常的状态下，各个组件及其相关电路之间相互传输各种信号，而电饭煲也正是因为信号的传递，从而实现了电饭煲煮饭、粥、煲汤、蒸、炖等各种功能。下图为典型的电饭煲信号流程图。

　　从图中，可以看出电饭煲的信号传输大致分为8路：电源供电电路、操作显示电路、加热控制电路、保温控制电路、温度检测电路、压力保护控制、蜂鸣器驱动电路和微处理器芯片等部分构成的。
　　
　　1．电源供电电路
　　
　　接通电源后，交流220V市电通过降压变压器进行降压处理后，经过整流滤波和稳压后，为微电脑控制电路、保温控制电路、加热控制电路、操作显示电路等部分提供直流电压。
　　
　　2．操作显示电路
　　
　　当通过操作按键输入人工指令后，操作电路将人工指令信号送入到微处理器芯片中，通过微处理器做出加热判断。并且用户在对电饭煲进行操作的同时，微处理器驱动显示屏显示当前电饭煲的工作状态。
　　
　　3．加热控制电路
　　
　　微电脑控制电路输出的加热信号，送到继电器驱动电路后，继电器的触点接通，AC220V的电压便加到炊饭加热器上，炊饭加热器开始工作。
　　
　　4．保温控制电路
　　
　　饭熟后，感温部件将温度信号传输到控制电路中，微处理器对温度信号处理后，输出触发信号驱动双向晶闸管工作，接通保温加热器的供电电路，电饭煲开始进入保温状态。
　　
　　5．温度控制电路
　　
　　电饭煲在炊饭状态，温度控制电路通过感温部件，将电饭煲中内锅的温度信号，传输到温度控制电路中，一旦炊熟，温度上升，微电脑控制电路便会将电饭煲的炊饭状态转为保温状态。
　　
　　6．压力保护控制
　　
　　电饭煲盖上锅盖后，通过压力保护装置实现电饭煲内部的空间密封性。当电饭煲工作时，随着内部温度的不断升高，电饭煲内部的压力也不断的增加，当达到压力开关的设定压力值时，压力开关动作。此时，使电饭煲的限压阀开始泄压。
　　
　　7．微电脑控制电路
　　
　　微电脑控制电路是电饭煲的控制中心，该电路为电饭煲的各个电路提供控制信号。若微处理器不正常，可能会引起电饭煲不工作、无显示、不加热、操作失常等故障。
　　
　　8．蜂鸣器驱动电路
　　
　　电饭煲通电后，当对电饭煲输出人工指令时，或电饭煲煮熟饭后，微电脑控制电路都会将蜂鸣信号输送到蜂鸣器驱动电路中，驱动蜂鸣器工作。
