微波炉的直流电源电路是为微波炉控制电路供电的电路,它是将交流220V的电压,经过降压变压器降压、整流、滤波和稳压后为控制电路的各个部分供电。查找微波炉的直流电源电路时,首先找到微波炉的市电输入端,根据其外形特征找出微波炉的降压变压器。

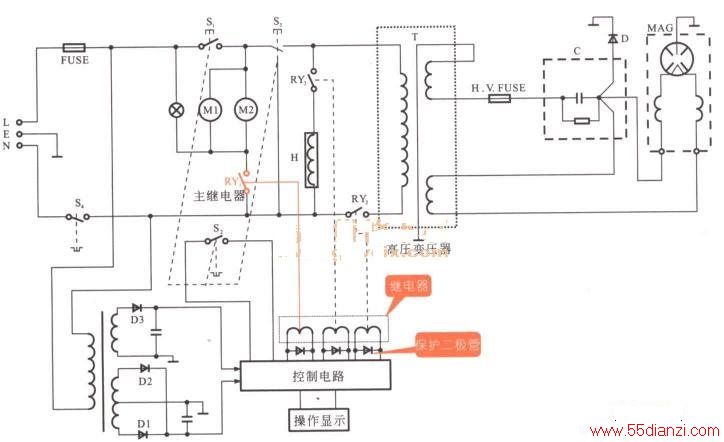

下图是格兰仕WD900B微波炉的电路图。从图中可见,直流电源电路是控制电路的一部分。
根据继电器、晶体管的外形和电路板上的标记可以找到相应的元器件。
观察降压变压器的次级绕组和主继电器的背部焊点连接,还可以找出微波炉直流电源的整流滤波电路,找到整流滤波电路中的整流二极管(D1、D2、D6)、滤波电容(C1、C7)和电阻(R10、R39)。
其中,整流二极管Dl, D2,电容C1和电阻R10与降压变压器次级输出的一端连接。
而降压变压器次级输出的另一端,则与整流二极管D6,滤波电容C7和电阻R39连接,形成负电压输出。
