电饭煲电源供电电路工作原理

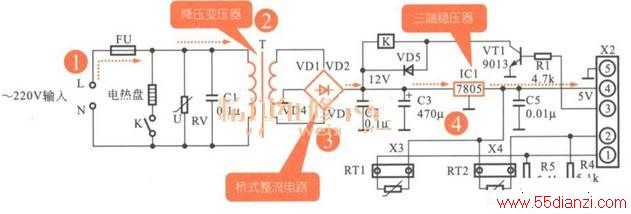

　　电饭煲直流电源供电电路由交流输入电路、变压器、整流滤波和稳压电路等部分构成，AC220V经变压器降压后，输出低压交流电。低压交流电压再经过桥式整流电路整流为直流电压后，由滤波电容器进行平滑滤波，使其变得稳定。为了满足电饭煲中不同电路供电电压的不同需求，经过平滑滤波的直流电压，一部分经过稳压电路，稳压为+5V左右的电压后，再输入到电饭煲的所需的电路中，为其供电，如下图示，为典型电饭煲的电源供电电路。

　　
　　1．AC220V市电，送入电路后，通过FU（热熔断器）将交流电输送到电源电路中。热熔断器主要起保护电路的作用，当电饭煲中的电流过大或电饭煲中的温度过高时，热熔断器熔断，切断电饭煲的供电。
　　
　　2．交流220V进入到电源电路中，经过降压变压器降压后，输出12V、10V等交流低压。
　　
　　3．12V、10V交流低压经过桥式整流电路和滤波电容，整流滤波后，变为直流低压，直流低压再送到稳压电路中。
　　
　　4．稳压电路对整流电路输出的直流电压进行稳压后，输出＋5V的稳定电流电压，稳压5V为微电脑控制电路提供工作电压。

　　关键提示：
　　

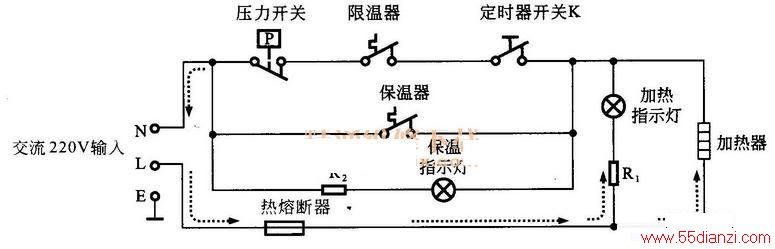

　　对于机械式电饭煲而言，其电源供电电路就比较简单，如下图所示，为海尔电饭煲的电源供电电路。
　　
　　交流220V电源，经过熔断器进入到电饭煲电路中，经过多个开关为电饭煲的加热器、指示灯、定时器开关、限温器等提供工作电压。
