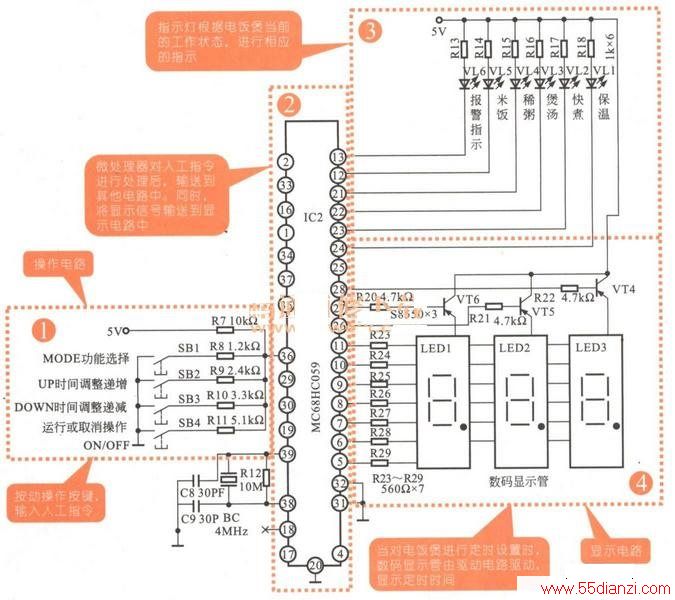

如下图所示为典型的操作显示电路原理图。从该图中可以看出,操作电路与显示电路都由微处理器直接控制。
1.电饭煲通电后,操作电路有+5V的工作电压后,按动电饭煲的操作按键,输入人工指令对电饭煲进行操作。
2.人工指令信号由操作电路输入到微处理器中,微处理器处理后,根据当前的电饭煲工作状态,直接控制指示灯的显示。
3.指示灯(LED)由微处理器控制,根据当前电饭煲的工作状态,进行相应的指示。
4.当通过操作电路对电饭煲进行定时设置时,数码显示管通过驱动电路的驱动,显示电饭煲的定时时间。
