排水电机在全自动洗衣机中的作用与排水电磁铁相同，但结构不同。交流排水电机没有排水电磁铁在通电吸合时的衔铁与铁芯的接触撞击声和电磁声，工作时声音较小，在全自动洗衣机中应用日趋广泛。

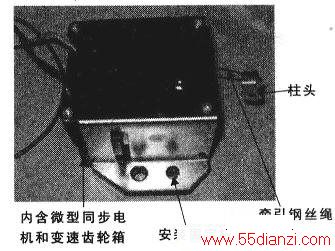

排水电机主要由微型同步电机、变速齿轮、牵引钢丝绳和行程开关等组成，如下图所示。牵引钢丝绳的一端装有柱头，与连接臂连接配合。当排水时，电脑板（或程控器）向排水电机的微型同步电机供电，同步电机旋转，通过齿轮变速为低速转动将钢丝卷入旋转式排水电机内，钢丝绳牵引连接臂，连接臂又牵引排水阀塞克服阀簧的弹力拉开，进行排水，同时拉开离合器制动臂，当钢丝卷到位时，行程开关动作，保持这一状态。当排水电机断电后，排水阀塞在阀簧的弹力作用下复位，停止排水，排水电机的钢丝被拉出。
以上介绍的是普通全自动洗衣机采用的排水电机，波轮手搓式洗衣机的排水电机与普通洗衣机的排水电机不同，工作过程中有两个行程：第一行程，即洗涤时，排水电机通电，将排水电机连杆拉回一段距离，将排水阀小阀管拉开一段距离，目的是松开离合器制动带，使脱水桶处于自由状态（普通式洗衣机洗涤时脱水桶处于锁紧状态），因此洗涤时内桶能转动与波轮共同作用产生手搓效果；第二行程，即在排水、脱水时，排水电机第二次动作，将排水电机连杆全部拉回，将排水阀全部拉开，同时也拉开棘爪，实现排水、脱水功能。因此，手搓式洗衣机的排水电机有3个状态：自由状态（即未通电不工作状态），第一行程状态（即在洗涤状态），第二行程状态（即在排水、脱水状态），下面分别进行说明。
(1)自由状态
自由状态即排水电机未通电，处于不工作状态，这时排水电机连杆全部伸出，（电机端盖已打开），排水电机内部的触点通断情况如下：2、3号端子触点断开，1、3号端子触点接通。这时用万用表量2、3号端子之间的电阻应为无穷大；1、2号端子之间的阻值应为4kΩ—5kΩ，这一阻值就是排水电机的电磁线圈和微电机的并联阻值；1、3号端子之间的阻值应为无穷大。
(2)第一行程状态
第一行程状态即排水电机处于洗涤状态，这时排水电机连杆拉回一端距离，将排水阀小阀管拉开，排水电机内部的触点通断情况如下：排水电机的1、2号插线端子触点接通；2、3号插线端子触点断开。这时用万用表测量1、3号插线端子之间的阻值应为18kΩ左右，这一阻值是排水电机电磁线圈和微电机的串联阻值；2、3号插线端子之间的阻值应为6kΩ左右，即排水电机微电机的阻值；1、2号插线端子之间的阻值应为11kΩ~12kΩ，这一阻值是排水电机电磁线圈的阻值。
(3)第二行程状态
第二行程状态即排水电机处于排水、脱水状态，这时排水电机通电将排水电机连杆全部拉回，将排水阀塞打开实现排水。排水电机内部的触点通断情况如下：排水电机的2号插线端子触点与1、3端子触点断开。这时用万用表测量1、3号插线端子之间的阻值为无穷大；1、2号插线端子与排水电机电磁线圈相连，它们之间的阻值为11kΩ～12kΩ，即电磁线圈的阻值；2、3号插线端子之间的阻值为无穷大。
【提示】由于排水电机的1、2号插线端子与排水电机电磁线圈直接相连，所以在上述3种状态下．1、2号插线端子之间应有4kΩ~12kΩ,的阻值。
