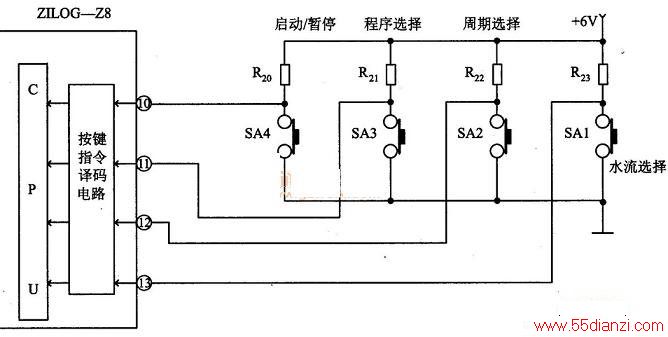

出现这种故障的部位通常仅与水流按键控制开关电路有关。金鱼XPB30-21 S型全自动洗衣机的面板操作按键控制电路如下图所示。检修时,可先对该电路进行检查。 (1)打开机盖,接通电源后,用万用表电压挡检测加到按键控制开关使用的+6V工作电压基本正常。 (2)在未按水流控制开关SA1时,测量该开关两端上的直流5V左右的电压为0V,怀疑上拉电阻器R23本身不良。 采用一只新的、同规格的金属膜电阻器换上后,接通电源试机,洗衣机的水流选择功能恢复了正常,故障排除。
