智能电饭锅电路组成与原理框图

　　智能电饭煲主要由电源部分和控制电路组成。
　　
　　主控电路与热敏电阻形成反馈回路。
　　
　　主控电路实现两种功能
　　
　　一是采集热敏电阻反馈回来的温度值。
　　
　　二是依据用户选用的工作方式，对继电器的工作方式的改变来对电热盘加热的控制。

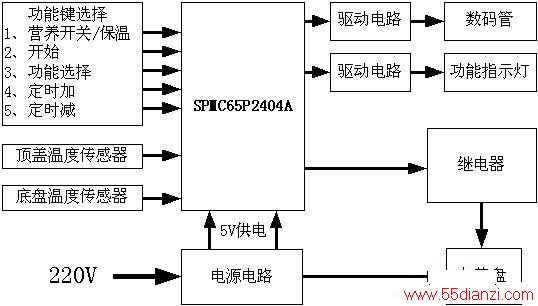

      原理框图如下图所示：

　　控制方法大至为：当电热盘温度达到当前的要求后，继电器的开关打开，以切断电热盘的电源，当下降到一定的温度范围后通电加热，闭合继电器，以使电热盘始终保持在适合的温度范围以内。
