可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行控制。图中RL 是负载(照明灯，电风扇、电熨斗等)这台调压器的输出功率达100W，一般家用电器都能使用。
1、电路原理：电路图如下

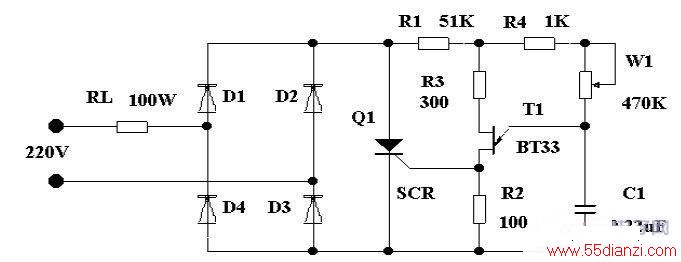

可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。从图中可知，二极管D1—D4 组成桥式整流电路，双基极二极管T1 构成张弛振荡器作为可控硅的同步触发电路。当调压器接上市电后，220V 交流电通过负载电阻RL 经二极管D1—D4 整流，在可控硅SCR 的A、K 两端形成一个脉动直流电压，该电压由电阻R1 降压后作为触发电路的直流电源。在交流电的正半周时，整流电压通过R4、W1 对电容C 充电。当充电电压Uc达到单结晶体管T1 管的峰值电压Up 时，单结晶体管T1 由截止变为导通，于是电容C 通过T1 管的e、b1 结和R2 迅速放电，结果在R2 上获得一个尖脉冲。这个脉冲作为控制信号送到可控硅SCR 的控制极， 使可控硅导通。可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。当交流电通过零点时，可控硅自关断。当交流电在负半周时，电容C 又从新充电……如此周而复始，便可调整负载RL 上的功率了。
2、元器件选择
调压器的调节电位器选用阻值为470KΩ 的WH114-1 型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1 要用功率为1W 的金属膜电阻外，其余的都用功率为1/8W 的碳膜电阻。D1—D4 选用反向击穿电压大于300V、最大整流电流大于0.3A 的硅整流二极管,如2CZ21B、2CZ83E、2DP3B 等。SCR 选用正向与反向电压大于300V、额定平均电流大于1A 的可控硅整流器件，如国产3CT 系列。
