带有BOM的HiFi功率放大器制作

    这是个简单的低成功率放大器。你可以有5种方法完成她，就像图表中所指示的(从20W到80W RMS ).

    说明注释：-你首先要作的是测试末极功率管的放大系数hfe or β.如果他们的差异大于30%，放大器将不会给你提供一个清晰的声音，我使用的是MJ3001和 MJ2501晶体管，他们的差异在5%.

    -在开机之前，你必须把输入端短路，在放大器的输出端串入一个电流表，然后打开电源，调整R13使电流表电流到微安培级，如果你足够幸运，或许可以达到0，电流表电流在10微安培是很容易做到的。

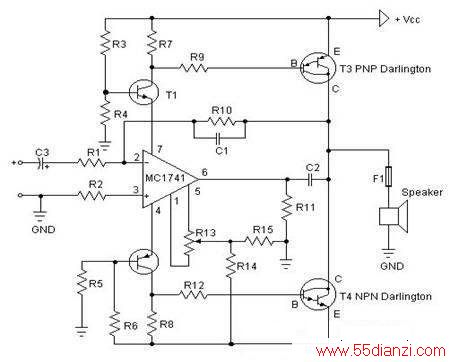

    功率放大器电路图:

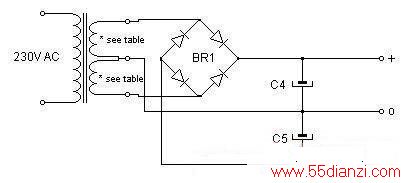

    电源电路：

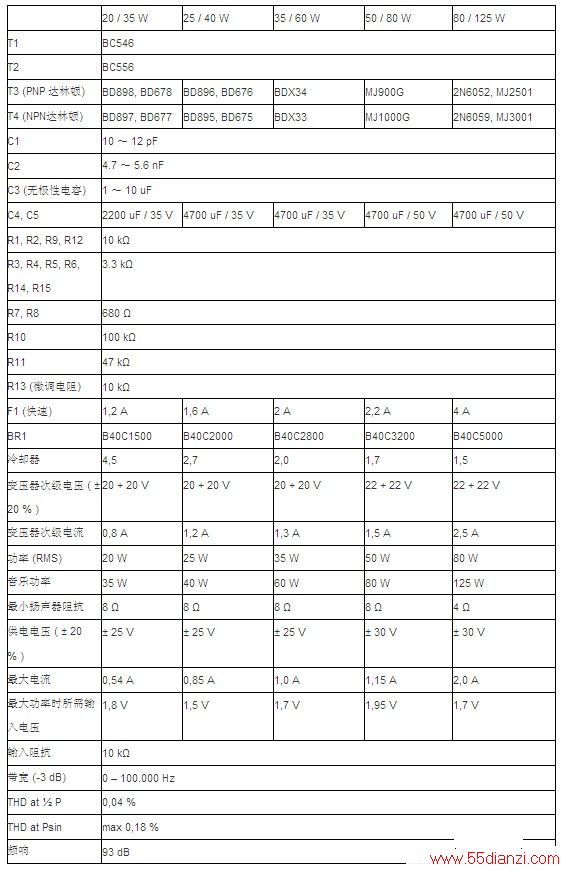

    元件及参数表:

    这个放大器有很好的音质.
