求两个背对背二极管的电压隆

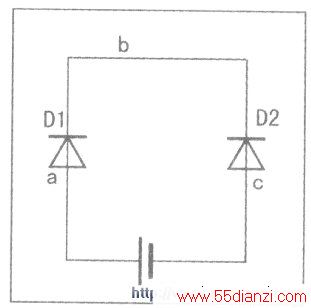

　　一次上电子技术课时，老师出了这样一个题，将两个二极管背靠背（即阴极对接）接起来，然后接到1，5V的直流电源上，如图所示，分别求二极管Dl．D2的电压降。

　　在做实验之前，老师叫我们用所学的理论知识分析一下，然后再做实验，看看自己分析的和实际做出的结果有什么差别。

　　按照二极管正向导通，反向截止的性质，D2处于反向截止状态，相当于开路，D1虽然处于导通状态，但是没有电流通过，所以D1两端电压为0，D2两端电压为1,5V。

　　按电路图装好电路，用万用表10V的量程，测出a、b两端电压，得结果为0，再测b、c两端电压得1.3V左右。一看结果，不对啊，按照串联电路的分压原理，还有0.2V的电压哪去了啊？不会是二极管的问题吧，换过之后还是同样的值。为了得到更精确的值，我把万用表的量程改为了2.5V。然后再测一次．Uab仍旧是O，而Ubc为0.7V。不会是万用表的问题吧？换过之后再试，还是同样结果。再用1V的测一下．Uab还是为0．但Ubc就变成了0.6V左右，如表：

　　究竟问题出在哪里呢？对电路再三的分析，之所以Ubc电压不是1.5V，无非是D1分了压，或者是内阻分压。电源是用的恒流源，内阻很小，内阻不可能分这么大的压降。为什么量程不同，测出的值会有差别？分析万用表的原理，它测电压时，它的内阻会随着量程的减小而减小。

　　就是说，在这个电路中，万用表的内阻不能不考虑了。当万用表接于ab两点时，因为D2是反向截止的，所以电流很小．Uab就为O。当接到bc两点时，万用表就要分流了，这时，D1中就会通过一定的电流，D1分压，所以D2的值就小于1.5V。而随着量程的减小，万用表的内阻会减小，根据I=U/R得通过电路的电流就会随着量程的减小而增大。D1分压也就会增大，故Ubc就会随着量程的减小而减小。
