CJW1-200A/N柜可控硅交流接触器控制电路分析

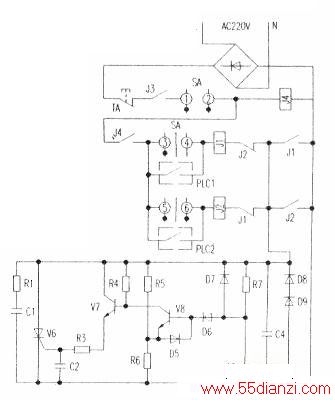

　　CJW1-200A/N柜可控硅交流接触器控制电路如下图所示。电路中包含有正反转控制继电器J1、J2控制电路，防短路延时电路。
　　
　　AC220V,直接整流为DC300V为这部分电路供电。
　　
　　交流接触器允许吸合的条件：断相保护继电器J3吸合，操作开关SA置于操作位（左45。或右450）。J4继电器为保护停机继电器，只有J4继电器吸合，交流接触器才可以操接通。SA置于左侧，手动正转，继电器J1吸合。SA置于右侧，手动反转，继电器J2吸合。J1与J2互相联锁，使动作具有唯一性。PLC1为正转自动控制，PLC2为反转自动控制。
　　
　　防短路延时合闸电路分析：J1与J2继电器刚开始启动吸合时，通过单向可控硅V6导通形成回路；V6的导通又受三极管V7与V8控制(V8三极管导通延时时间为R7、C3时间常数)。这样V8导通，V7导通，V6在  V7导通后触发导通。V6导通后，继电器J1或J2吸合，然后通过J1或J2常开接点对负极电压自锁，V6不再起作用。之所以要延时合闸是为了防止儿、J2抢接点，或操作中出现连续操作合闸开关SA，使双向可控硅di/dt上升率过快击穿。停止工作按钮TA按下后，J4继电器释放，J1与J2也跟着释放，电机停止工作。
　　
　　AND为双向可控硅抽屉联锁开关，当抽屉抽出来后，AND触点断开，断相保护电路变压器T一次侧AC220V断电，继电器J3释放，J1与J2不能吸合，电机停止工作。
