一款实用多地开关控制电路

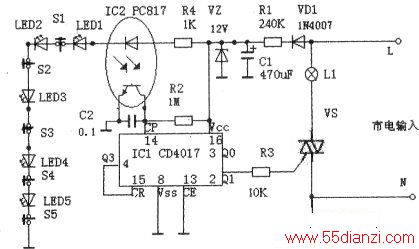

　　附图是多地控制开关电路原理图，ICI是常用的十进制计数脉冲分配电路CD4017，在此接成双稳态形式，它有2个边缘脉冲计数输入端CP和CE端，分别对应脉冲的上升缘和下降缘计数，本电路利用脉冲的上升缘进行计数，其CE端接Vss端。IC2为一只光电耦合器PC817，其初级接多只常闭按钮串联，以适合长条形的楼道等环境，如果为放射状环境可以考虑使用常开按钮并联布线。
　　
　　电路采用串联布线结构，具有布线量小的特点，由于多只常闭型按钮串联接入电路，每一个按钮串联一个高亮度红色发给二极管作为位置标识以便于晚上指示开关的位置。静态时，发光二极管以及光电耦合器因为按钮开关闭合而有电流通过而发光，光电耦合器次级内部光敏三极管星低阻态，IC1的CP端为低电平，一旦有人按下某一个按钮，则回路电流被切断，光电耦合器初级发光管失去工作电流，其次级光敏三极管由导通跳变为截止状态呈高阻态，IC1的CP端得到一个脉冲上升缘，IC1计数一次，其Q1端立即输出高电平通过R3触发可控硅导通，灯泡得电工作发光。再按一下任何一个按钮，CP端又得到一个脉冲上升缘计数一次，Q2端输出高电平使IC1的复位端CR得到一个高电平脉冲使IC1复位，其Q0端跳变为高电平，此时其Q1端变为低电平，可控硅失去触发电流在市电过零时关断，灯泡熄灭。
　　
　　电路使用电流控制具有很高的抗干扰能力，由于使用了低静态电流的CMOS数字电路，电路具有极低的静态功耗，静态供电仅仅由一只240kΩ的电阻直接从市电取得。另外，电路地线采取与市电共地（中性线）连接，可以省略一根导线，这在长距离布线是具有明显的成本效益。
　　
　　作为公共灯具控制，特别是楼道灯的控制，对亮度要求不高，这样，也可以将双向可控硅换成触发灵敏度比较高的单向可控硅系列，如MCR100-6型单向可控硅触发极电阻R3，在VCC为12V时可以取47kΩ左右也能够可靠触发。C2的作用是为了消除按键抖动而设计的，其取值在O.OlyF~0.1μF左右。R2的取值可以在100kΩ—1MΩ比较宽的范围内选取。R4的取值在保证光电耦合器可靠反应的前提下尽可能取大一些，其取值也与所串联的发光二极管数量有关。当然，发光二极管也可以不要，串联发光二极管的目的主要是为晚上确定开关位置而设置，对电路功能没有影响。
　　
　　从附图电路不难看出，开关的布线相当简单，只要一条导线就可以了，所有的按钮串联在这条导线上，末尾的一端直接就近接在市电的中性线上，而不必返回到灯具附件的接线点，这也是本电路设计的巧妙之处。
