遥控三档八小时风扇控制电路

　　风扇是每家每户都不可缺少一个电器用品，原来的机械式定时器，一般定时时间1小时，经常都是睡到半梦半醒又被热醒了，就把电风扇改成遥控三档八小时控制。
　　

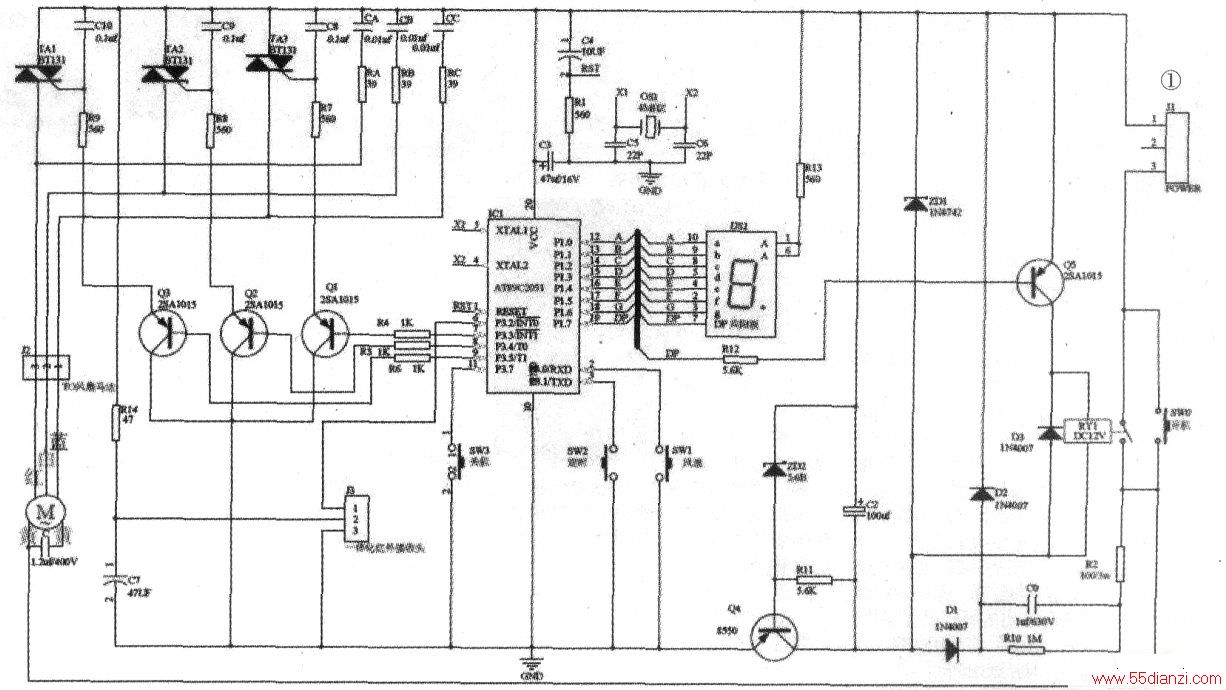

　　电原理图(见下图)所示，电路工作原理：市电220V/50Hz经Jl进入后按下SWO开机键（或RYI的开关组，开机后由主控芯片控制保持RY1自锁）后通过R2\CO(泄放电阻R10)限流 \D1\D2\ZD1\C2整流滤波稳压后得到12V的直流电压（用来给RY1提供工作电压用）．再经Q4\ZD2稳压为5V直流给CPUAT89C2051供电。开机后默认为风速一档DS1显示为中文的一，不定时状态（即风扇一直工作到按下SW3关机键或市电停止为止，当然风扇马达有故障也会）每按下SW2定时按键一次DS1显示值会自动加一，定时时间也相对应的加一（可从1—8，再到不显示阿拉伯数字，循环。当不显示阿拉伯数字时表示长通不定时），如果风扇是工作在定时自动关机状态时DS1会以约1秒钟的时间来切换当前风速与定时的时间值，显示阿拉伯数字对应定时时间如果为l小时即1小时后风扇会自动停止工作，为了低碳包括整个电路都会停止工作，（此按键可以通过红外遥控器来实现）。
　　
　　如果每按下SW1风速按键一次则同样DS1显示值会加一（从中文的一一三，循环），分别对应控制风扇马达的1～3档（此按键可以通过红外遥控器来实现）。
　　
　　如果控按下SW3则整个电路都会停止工作．（此按键可以通过红外遥控器来实现）。
　　
