一款实用的定时自动铃声广播系统

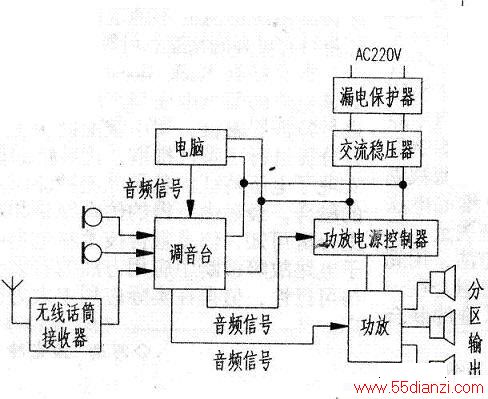

　　该系统组成如下图所示，由电脑配合软件完成定时播放功能，调音台完成多路信号的输入调节、分配、混合后，一路音频信号输入到自制的功放电源控制器，控制功放电源有信号时工作，无信号时关闭，另一路信号进入功放放大，放大后根据需要分区输出。

　　
　　1．关于定时播放软件，经过实践，选用网上免费的博青MP3音乐定时播放器很好用，一天可以无限的设置播放次数，运用时先将下载的MP3格式的铃声和音乐添加到软件的音频库，然后设定播放的时间，还可以设置天循环、周循环等。
　　

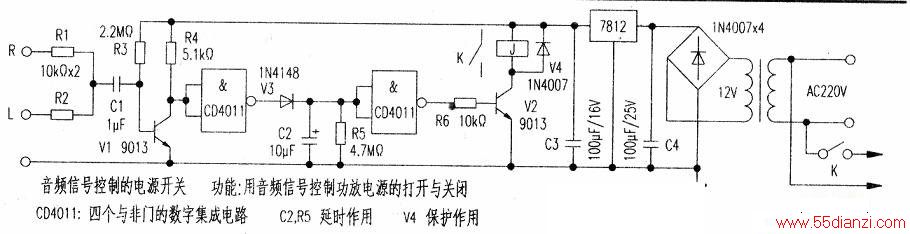

　　2.功放电源控制器电路原理如下图所示：
　　
　　当没有音频信号输入时，V1截止输出高电平，前一与非门输出低电平，后一与非门输出高电平，V2工作，继电器得电，因为触头常闭，对功放不供电；反之，当有音频信号输入时，Vl集电极瞬间可能变为低电平，第一与非门输出高电平，并对C2充电，其维持高电平的时间长短取决于R5．C2的放电时间常数，后与非门输出低电平，继电器失电，向功放供电。C2．R5必不可少，否则可能继电器会随声音的有无频繁跳动。
　　
　　3．按此连接后，电脑、调音台始终处于工作状态，调节好各处音量，即可正常工作。临时发布通知也不需要另外调节。本系统可以广泛应用于学校等单位作为上下课铃声，和空余时间的音乐自动播放。
