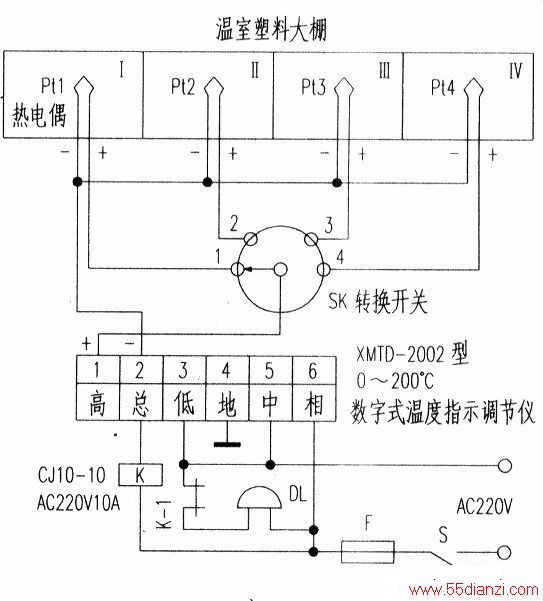

此电路工作原理如附图所示。
基本工作原理：
如用此多路温度检测电路，监测四个农村的塑料温室蔬菜种植大棚内的温度，一般蔬菜适宜的生长温度在26℃~28℃之间，温度过高就要进行排风降温处理，要是安装一台多路温度检测电路，给大棚蔬菜的种植管理方便了。
图中I、Ⅱ、Ⅲ、Ⅳ为四个温室大棚，在每个棚内安置一支温度传感器，即Pt1、Pt2、Pt3及Pt4，并将每支Pt的“一”极端并联后接人XMTD-2002型仪器的“一”端，而将Pt的“+”
端分别接人转换开关SK的“1”、“2”、“3”、“4"端，通过转换开关SK的“1”、“2”、“3”、“4”端，通过转换开关SK接人仪器的“+”端。将仪器盘面的温度数字拨码开关拨至28℃。
合上开关S，将SK打到“1”位置，当大棚内温度在28C以内时，温控仪表内的继电器转换开关的“总”与“低”通，继电器K通电吸合，其常闭触点K-1断开，当温室大棚内的温度上升到28℃以上时，传感器Pt1测得的温度信号传送XMTD-2002仪器内部，经处理后，使仪器输出的“总”与“低”断，转换成“总”与“高”通，继电器K失电释放．K的常闭触点K-1复位，电铃DL声响报警，工作人员进行通风降温处理。如将转换开关SK分别拨至“2”、“3”、“4”档，分别可监测Pt2、Pt3、Pt4所在的大棚内的温度。
