可控硅交流调压电路

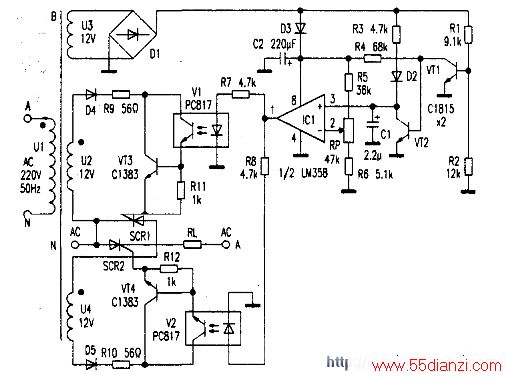

  下落不明图电路是可控硅交流调压电路，220V市电经过变压器B变换为三组12V交流电压，其中一组（U3）作为电路的工作电源及锯齿波形成的信号电源，另外两组（U2、U4）分别作为可控硅SCRl和SCR2的同步电源。三极管VTl、VT2和电阻R1～R4、电容C1等网络形成的锯齿波电压，经运放IC1与给定信号比较后。输出方波信号，再经光电耦合器V1、V2驱动VT3、VT4，配合U2、U4同步电压对相应可控硅SCRl或SCR2实施触发，以控制负载RL的电压。调节RP改变给定电压，运放IC1的输出方波宽度将随之改变，继而改变可控硅的导通角。当RP动臂下调时，运放IC1的反相输入端电位降低，输出端输出方渡的时间提前，宽度加宽，经V1、V2隔离耦合，使VT3、VT4导通时间提前，可控硅SC Rl、SCR2导通角增大，负载RL上得到的电压增加。当RP动臂上调时。运放IC1的反向输入端电位升高，输出端输出方波的时间推后。宽度变小，VT3、VT4导通时间随之后移，可控硅SCRl、SCR2导通角减小；负载RL上得到的电压减小，从而达到调压目的。

　　工作过程：在交流电正半周时（A端为正、N端为负），同步电压U2同名端为正，异名端为负，经D4整流、R9限流后为VT3提供同步电压，触发可控硅SCRt导通。在交流电负半周时（A端为负、N端为正），同步电压U4的异名端为正，同名端为负，经D5整流，R10限流后为VT4提供同步电压，触发SCR2导通。
