音频信号发生器的制作

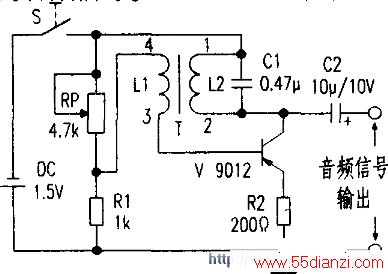

　　附图所示的音频信号发生器。能产生频率为1kHz左右的音频信号。电路简单制作容易。该电路是一个变压器反馈振荡电路。振荡回路（由振荡变压器T的振荡绕组L2和电容Cl组成）接在三极管V的集电极上，回路上的振荡信号通过T的反馈绕组L1与L2的耦合反馈到V的基极。

　　变压器T采用E14型铁芯。其中，L2用φ0.08mm的QZ型漆包线绕1200T，L1用相同漆包线绕120T。先绕L2，绕毕在其外部包一层聚酯薄膜再绕Ll。电路接好后。调节微调电阻RP的阻值，使V的集电极电流为2mA左右即可。这样，电路便能正常产生振荡。在输出端可获得lkHz左右的音频信号。
