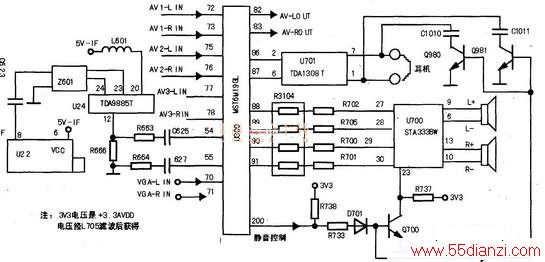

AV1～AV3音频信号是分别从U300、的72、73脚与75、76脚及77、78脚输入；VGA音频信号从U300的70、71脚输入；AV音频信号 从U300的82、83脚输出。另外，U300的86、87脚输出的模拟音频信号，经运放U701（TDA1308T）放大后作为耳机音频信号，送至耳机 插孔。U300的200脚为静音控制端子，当该脚输出高电平时，一方面使控制管Q700 （NPN管）饱和导通，集电极输出低电平，使功放块U700的静音端23脚为低电平，从而实现扬声器静音。另一方面，还会使控制管Q980、Q981同时 导通，致使耳机信号被短路到地，从而实现耳机静音。
