（1）开/关机控制电路

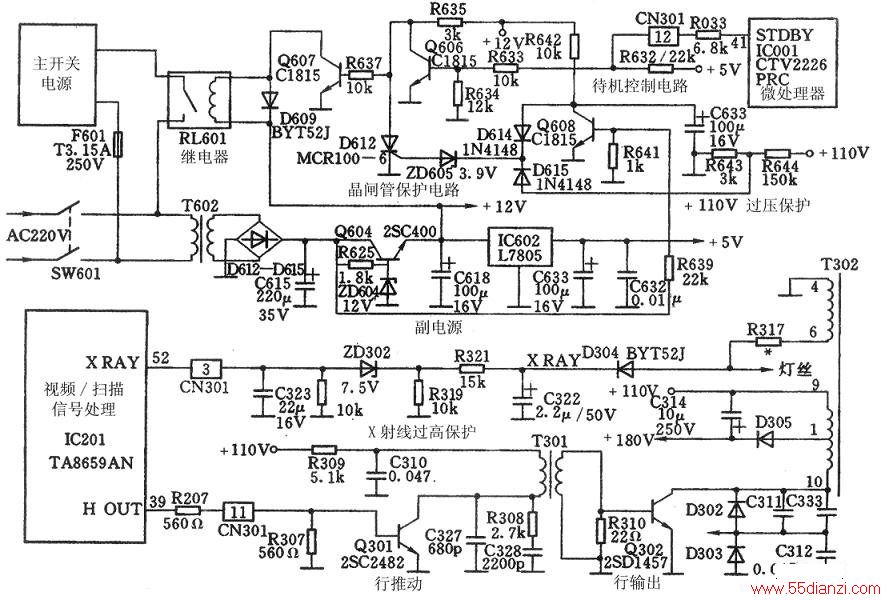

开/关机控制电路由小信号处理板上的微处理器ICO01（CTV222SPRC）41脚（开/关机控制端）和电源扫描板上的Q606、Q607和继电器RL601组成。
开机时，微处理器ICO01的41脚输出低电平，通过R033、连接器CN301的12脚送入电源扫描板上的Q606基极，使Q606截止，集电极输出高电平，经R637使Q607饱和导通，继电器RL601线圈有电流流过，触点吸合，将AC220V市电送入主电源，整机进入工作状态。
遥控关机时，微处理器ICO01（41）脚输出高电平，使Q606导通，Q607截止，继电器RL601触点释放，切断主电源AC220V市电，整机进入待机状态。
（2）+110V过压保护电路
由取样电路R644、R643分压电路和D615、ZD605、D612组成，对开关电源输出的+B电压进行检测。+B电压正常时，经R644、R643分压后的电压低于ZD605的稳压值3.9 V，使ZD605截止，晶闸管D612截止，对待机控制电路不产生影响：开关电源因稳压电路故障输出的电压升高时，升高后的+B电压经R644、R643分压后，高于ZD605的稳压值3.9 V，稳压二极管ZD605击穿，向晶闸管D612的控制极送入高电平触发电压，D612导通，将开／关机控制电路Q607的基极电压短路，而Q607截止，继电器RL601释放，切断主开关电源的AC220 V供电，进入保护状态。
（3）市电欠压保护
由检测三极管Q608和分压电路R639、R641组成，对AC220 V市电经副电源变压器T602降压、D612～D615整流和C615滤波后的电压进行检测。AC220 V市电正常时，C615上的电压经R639、R641分压后，使Q608饱和导通，集电极为低电平，D614截止：当AC220 V市电电压过低时，C615上的电压经R639、R641分压后，不能维持Q608导通，Q608截止，集电极变为高电平，通过D614将高电平加到稳压二极管ZD605的负极，使稳压二极管ZD605击穿，向晶闸管D612的控制极送入高电平触发电压，使D612导通，将开／关机控制电路Q607的基极电压短路，使Q607截止，继电器RL601释放，切断主开关电源的AC220 V供电，进入保护状态。
2.X射线过高保护
创维2500彩电依托TA8659AN （1C201）单片电路的52脚“X射线”保护功能，开发的“X射线‘，过高保护如图1下部所示（图见上页）。
TA8659AN （IC201）52脚为”X射线“检测与保护引脚。当此脚电压高于0.8 V时，进入保护状态，切断IC201（39）脚行振荡脉冲，使行推动Q301、行输出电路Q302停止工作，达到保护目的。
”X射线“过高保护由稳压二极管ZD302和分压电路R321、R319组成，对行输出变压器T302④～⑥绕组灯丝电压，经D304整流、C322滤波后的电压进行检测。行输出电路正常时，C322两端的电压经R321、R319分压后，低于ZD302的稳压值7.5 V，ZD302截止，对IC201的（52）脚电压不产生影响；当因开关电源输出的+110、V电压过高、行逆程电容器开路等原因，会使行逆程时间变短，行输出变压器T302各绕组感应电压升高，使T302⑥脚电压升高，经D304整流、C322滤波，R321、R319分压后的电压高于ZD302的稳压值7.5 V，使稳压二极管ZD302击穿，将高电平通过CN301③脚加到IC201的（52）脚，IC201进入保护状态，切断IC201（39）脚输出的行振荡脉冲。
