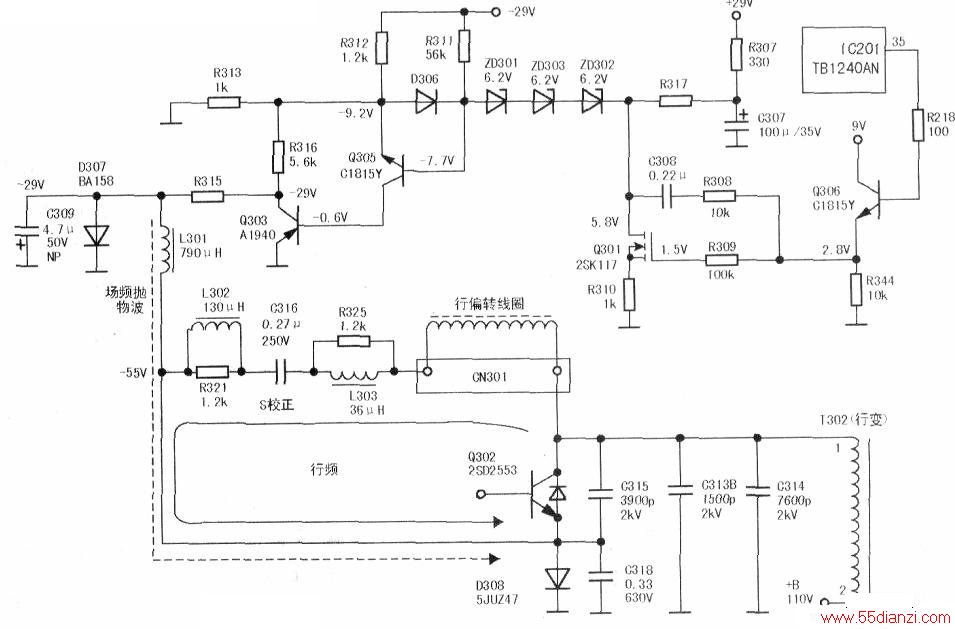

观察此机的光栅严重且水平枕形失真，决定先对水平枕校电路进行检查，相关电路见下图。更换场频抛物波电压形成电容C309（此电容应为无极性电解电容，有的机子用极性电解电容代之）未见成效；检查水平枕校电路供电-29V，正常；查枕校信号放大管Q301正常；查水平枕校信号功率放大组合Q305与Q303工作正常。
水平枕校信号来源于TV信号处理IC201的35脚，经Q306射随后至Q311的G极，信号电压正常为2.8V。此信号经Q305与Q303功率放大后加在行输出电路中，查行电路元件C318击穿。C318的容值，图标0,33/630V，实为123J/630V。因手上没有123J/630V的电容，分别用三种容值为0.047k/630V、7n2J/630V、632j/1600V的电容代之，只有632j( 6300pF)的电容效果较好，水平枕形失真基本消失，但行幅较大(注：123表示容量为12000pF，J为精度）。
此机属总线控制型，主板上未设行幅、行中心调整电位器，只能通过I2C总线，采用改写软件数据的方式调整行幅。但手上无5T20机芯彩电的总线调整资料，只能参考5T03机芯彩电的总线调整。经反复摸索，得出5T20机芯进入工厂模式（D模式）的方法为：先进入S模式，即按住面板上的“音量一”键使屏显音量至“0”后不松手，再按遥控器上的“屏显”键进入S模式，然后又一次按“屏显”键便退出S模式。退出S模式后，再重复上述操作一次，就可进入D模式，屏幕上有“D”字符显示即可。
进入“D”模式后，按遥控器上的菜单键，可分别调出00-11各子菜单，按“频道+／一”键改变子菜单参数项；按“音量+／一” 键调整子菜单参数项内具体数据，按遥控器上的“待机”键可退出“D”模式。相关的子菜单原始数据如下（括号中的中文为笔者注）：在D模式中，按遥控器上的菜单键找到子菜单．FACTORY MENU 1 1；按频道“+／一”键到HEHT( 50Hz行幅)项；按音量“+”键将数值由“00”逐渐增大，此刻行幅随之渐缩。当数值达“07”时，数值停止增加，但现状是行幅仍然较大，当光栅有节目内容时，台标及左右两侧竖行字幕仍被遮掩，无法显示。显然，总线对此项的调整能力已是“鞭长莫及”了，只得退出“D”模式。
根据资料介绍，调整s校正电容可对行幅进行调整，决定采取此方法。找到该机S校正电容C316，图标为0.27/250V．实际值为304J/400V。在C316两端并联电容器，先并联一只0.047k电容，行幅明显见缩；再并联一只0.047k电容时，光栅的幅度有些过小，左右有黑边出现。随后，再次进入“D”模式，将子菜单11中的HEHT项数值，由“07”减至“05”，这时光栅左右两侧黑边消失，节目内容中的两侧竖行字幕位置也达最佳。
