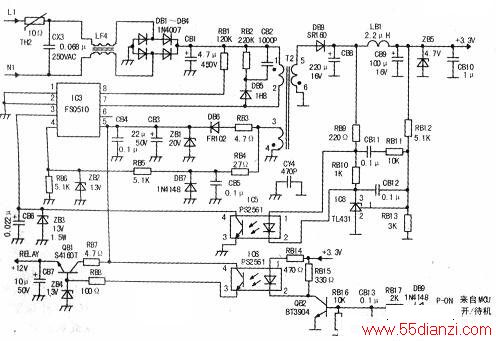

电源的待机及继电器电源电路实际也是一个调宽式并联型开关电源，电路如下图所示。
其工作原理是：来自L1、N1端的市电经热敏电阻TH2、电感LF4送入DB1~DB4构成的全桥整流电路，经整流及CB1滤波后得到约310V电压。该电压的一路经RB1限流，作为控制芯片IC3(FSQ510)的启动电源送人第⑧脚；另一路经开关变压器T2初级绕组①二②脚，加至IC3第⑦脚（内部场效应开关管D极），于是内部振荡器开始工作，产生的激励脉冲加至内部场效应开关管G极一开关管工作在开关状态→T2的①一②绕组中有电流通过→T2次级绕组有感应电压产生，其中③一④绕组产生的感应电压一路经RB3限流、DB6整流、CB3、CB4滤波、ZB1稳压后得到约+14V电压作为IC3工作电源被送至第⑤脚，以替代⑧脚的启动电源。③一④绕组产生的感应电压的另一路经RB4、RB5降压、ZB2削峰、RB6分压、CB5滤波后得到约+0.65V电压，该电压作为同步电压送至IC3第④脚，确保IC3内部开关管在截止期过后实时导通，以减小内部开关管的开启损耗。与此同时，T2的另一个次级⑤一⑥绕组产生的感应电压经DB8整流、CB8滤波后得到约+4V电压，该电压经LB1、CB9滤波、ZB5钳位后降到+3.3V．作为主板上主控芯片MCU、待机控制等电路电源。此外，该电压还作为稳压电路的取样电压，经RB12、RB13分压后，送往基准电压比较器IC8(TL431LP)的①脚。
其稳压原理是：当+3.3V电压升高时．IC8的①脚电压升高，IC8的②、③脚内阻变小一流过光耦器IC5的①一②脚（发光二极管）电流增大一③一④脚（光敏三极管）内阻变小→lC3的③脚（电压反馈端）电压下降一IC3内部的脉宽控制电路送至内部开关管G极的脉冲宽度变窄一开关管导通时间变短一对开关变压器T2的注能减少→输出电压下降，即保持输出电压稳定。反之亦然。
电源的待机原理是：当主板上主控芯片MCU送来低电平待机信号(BL-ON)加至二极管DB9正极时（开机送来的是高电平），控制管QB2截止_光耦器IC6①一②脚（发光二极管）无电流通过_③一④脚（光敏三极管）断开→控制管QB1因基极低电平而截止→送往控制继电器K1工作绕组电压RELAY (+12V)为零一继电器K1的触点断开→市电输入回路被切断→除待机电源电路外其余电路均停止工作-整机处于待机状态。开机控制过程与上述相反，在此不再赘述。
