TCL液晶彩电采用的40-OPL42C-PWHIXG LCD-42电源板，集成电路采用NCP1653+NCP1013+NCP1217组合方案，输出＋5VSB,+24V,+18V,+12V电压，应用于TCL42in大屏幕彩电中。

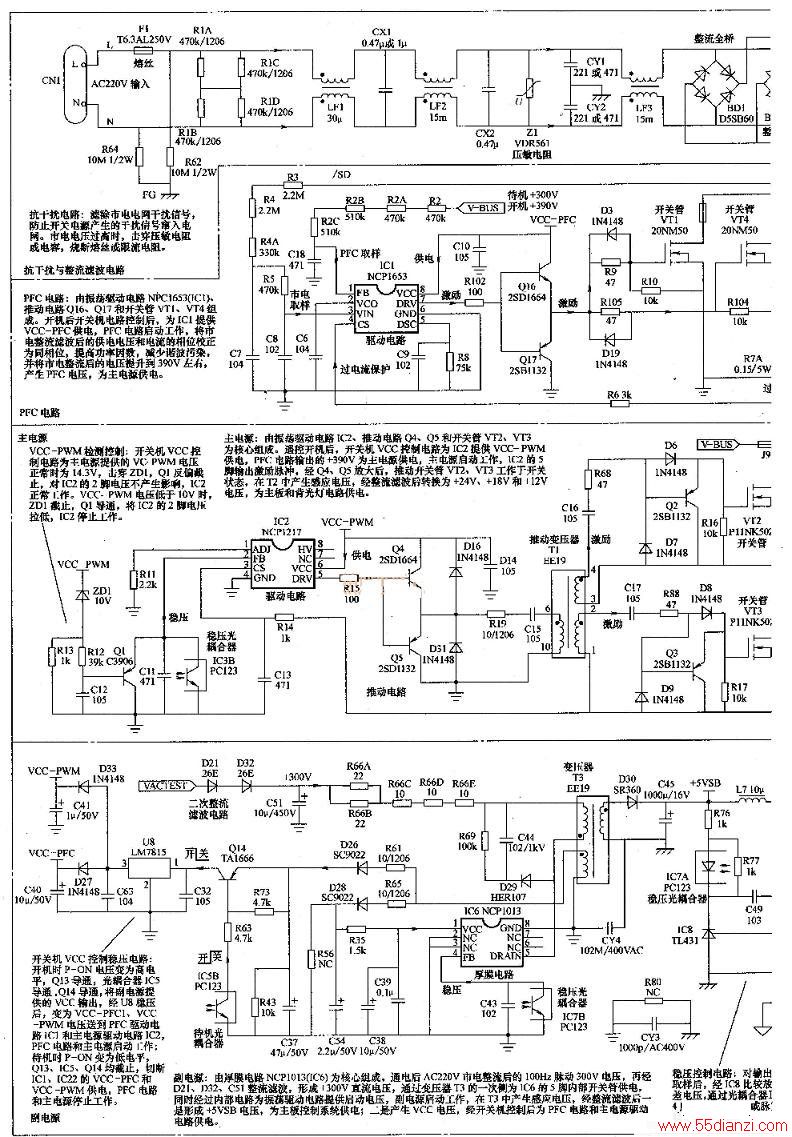

该电源板由三部分组成：一是以集成电路NCP1653（IC1）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋390V，为主开关电源供电；二是以集成电路NCP1013（IC6）为核心组成的副开关电源，产生＋5VSB电压，为主板控制系统供电；三是以集成电路NCP1217（IC2）为核心组成的主开关电源，产生＋24V,+18V,+12V电压，为主板和逆变器板供电。
开关机控制电路由Q13、光耦合器IC5,Q14的VCC控制电路和稳压电路U8组成，采用控制PFC电路IC1的VCC-PFC供电和主开关电源驱动电路IC2的VCC-PWM供电的方式。接通市电电源后，副电源首先工作，产生VCC和＋5VSB电压，其中＋5VSB为控制系统提供电源，二次开机后开关机控制电路将VCC电压控制并稳压后，变为VCC-PFC电压和CVCC-PWM电压，送到IC1和IC2驱动电路，PFC电路和主电源启动工作，为整机提供＋24V,+18V,+12V电压，进入开机状态。

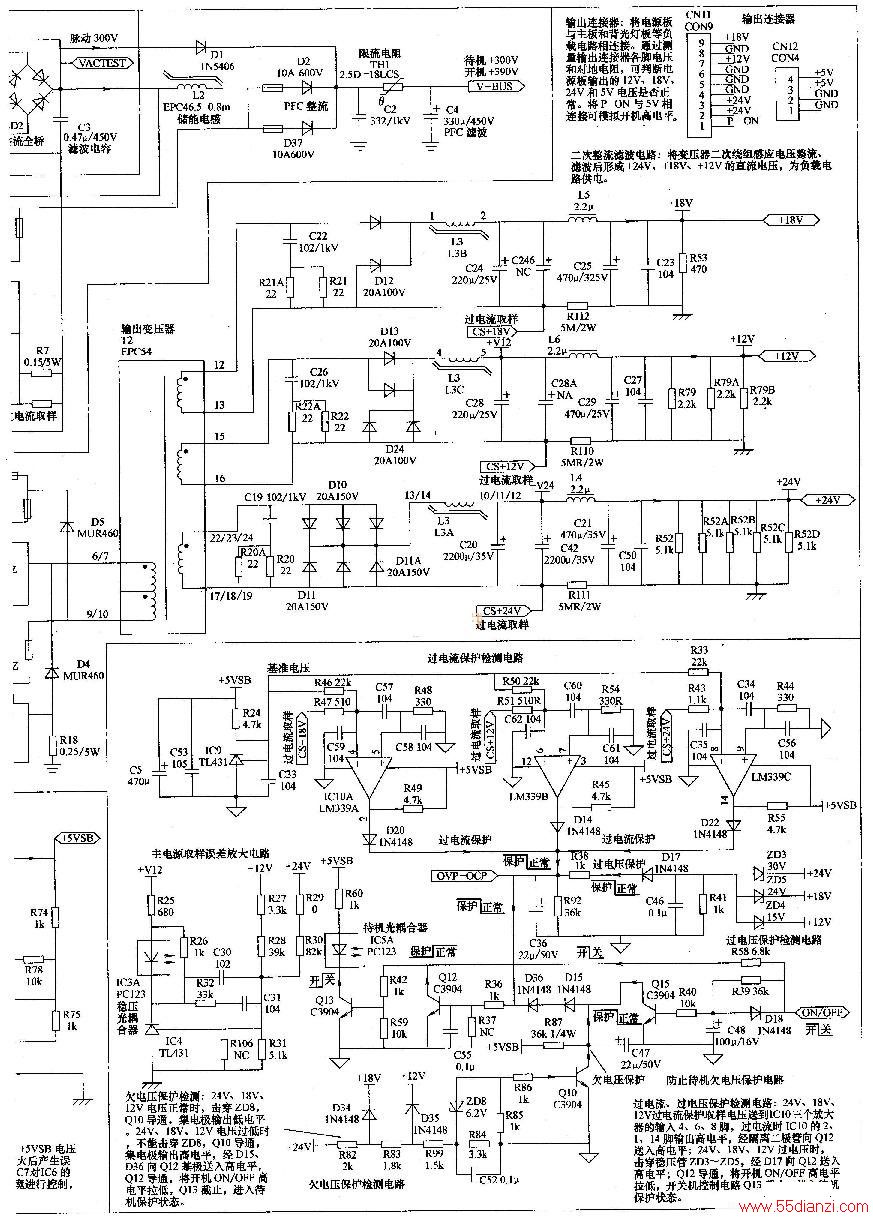

该开关电源还设有以Q12为核心组成的保护电路，外接三种保护电路：
一是以运算放大器LM339（ICIO）为核心组成的过电流检测电路，过电流保护取样电压送到IC10的反相输入端4,6,8脚，发生过电流故障时，过电流取样电压降低，IC10的输出端2,1,14脚电压翻转变为高电平，通过隔离二极管D20,D14,D22向Q12的基极送入高电平，Q12导通，将开机控制ON/OFF高电平拉低，开关机控制Q13截止，IC5截止、IC14截止，切断PFC电路的VCC-PFC和主电源电路的VCC-PWM供电，PFC电路和主电源停止工作，进入待机保护状态。
二是以稳压管ZD3～ZD5组成的过电压检测电路，24V电压达到30V时击穿ZD3,18V电压超过24V时击穿ZD5,12V电压超过15V时击穿ZD4，各路击穿电压经隔离二极管D17向Q12的基极送入高电平，同各路保护一样，Q12导通，Q13,IC5,IC14均截止，进入待机保护状态。
三是由稳压管ZD8、晶体管Q10组成的欠电压保护电路，或输出电压过低保护电路。当因过电流或稳压电路故障，造成＋24V,+18V,+12V电压过低，分压后的电压低于6.2V时，不能击穿ZD8,Q10截止，集电极输出高电平，通过隔离二极管D15,D36向Q12的基极送入高电平，同各路保护一样，Q12导通，Q13,IC5,IC14均截止，进入待机保护状态。
Q15及其外部电路元器件组成防止待机欠电压电路，遥控关机时，ON/OFF变为低电平，此时D18反偏，C48开机时所充电压通过R40向Q15发射结放电，Q15导通，将C47两端Q10集电极的电压拉低，防止待机状态欠电压保护电路误保护。

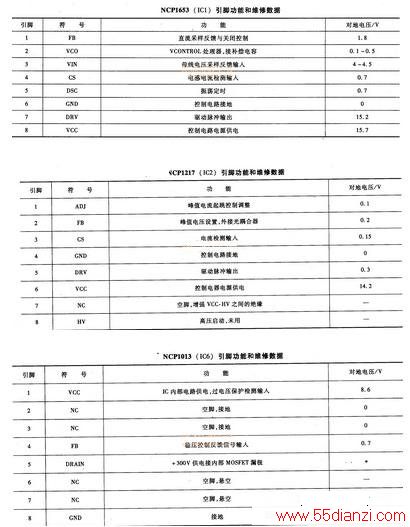

该电源板的集成电路引脚功能和维修数据如下表所示。
