副电源电路的作用：将市电整流滤波后的＋300V或PFC电路输出的370-410V直流电压转换为＋5V电压（因机型而异，有的为3.3V，有的为12V经主板DC-DC变换电路转换后供电），为主板的微处理器控制系统供电，同时产生主电源或PFC驱动控制电路需要的VCC电压。
2．工作原理
TCL液晶彩电IPL42AL整合型电源板中副电源电路，由副电源厚膜电路U801（FSQ510）、开关变压器T802、取样误差放大电路U807,稳压光耦合器U804等元器件组成。开关变压器T802在冷端和热端有两组电压输出：一是在冷接地端输出＋3.3VSB/0.2A电压，为主板上的微处理器控制系统供电；二是在热接地端输出Vc电压，不仅为U801提供开机后．的vcc电压，还为开关机控制电路提供vc供电。
通电后，AC220V市电经熔丝F801、压敏电阻R830限压、限流保护后，再经L809滤除干扰脉冲，首先送到副电源整流滤波电路，经L807,D808,D815,C806整流滤波后形成＋300V电压，为副电源厚膜电路U801供电。该电压一路经开关变压器T802的一次绕组加到U801的7脚内部开关管的漏极，另一路经启动电路R819,R803为U801的8脚提供启动电压，通过内部电路向5脚外部C819充电，U801得到启动电压进入工作状态，其内部开关管的脉冲电流在T802中产生感应电压。其中二次绕组感应电压8-10绕组的输出经D809整流、0838,L805,C839滤波得到＋3.3VSB/0.2A待机电压，通过连接器输出，为主板控制系统供电。T802的辅助1-2绕组感应电压分两路输出：一路经D814整流、C803滤波产生vc电压，一是给开关机控制电路供电；二是经R867限流、D803稳压后，替换下启动电路给U801的5脚内部电路供电；另一路经R855,D820,R880分压后，作为同步和检测脉冲送到U801的4脚。
稳压电路由取样误差放大电路U807（TL431-1V25）,稳压光耦合器U804（PS2561）构成，通过取样电阻R853,R853A,R852分压对输出电压取样，经U807比较放大后，通过U804对U801的3脚内部振荡电路脉宽进行控制，从而输出稳定的3.3V。
3．识图技巧

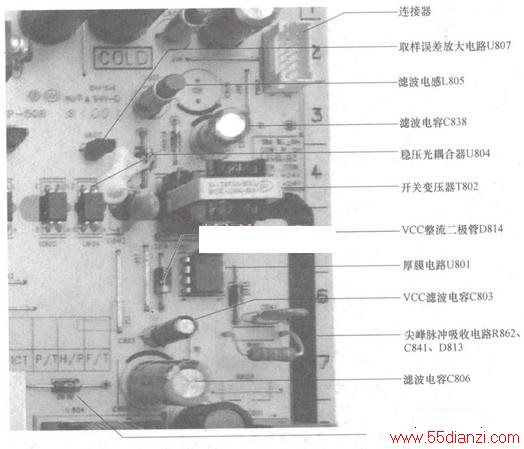

TCL液晶彩电IPL42AL整合型电源板副电源电路在电路板上的实物如下图所示。由于厚膜电路位于输出变压器的一侧，多数电源板的副电源厚膜电路或MOs开关管装有散热片，由于该机副电源只为主板控制系统供电，电流较小，所以该电源板副电源厚膜电路未加散热片；二次侧整流管位于输出变压器的另一侧，附近伴有较大的电解滤波电容器，输出端设有输出连接器。
电路板正面的两只光耦合器跨接在热地和冷地之间，一只是稳压控制电路光耦合器U804,U804的附近是三端误差放大电路U807；一只是开关机控制电路光耦合器U802,U802两侧的开关机控制电路晶体管位于电路板的背部，采用贴片元件。
4．易发故障
副电源发生故障时，三无，指示灯不亮，厚膜电路U801内部MOs开关管易击穿，烧断熔丝。
5．维修提示
判断副电源是否正常，测量二次侧输出端C838两端的＋3.3V电压和一次侧C803两端的vcc电压即可，如果0838两端无3.3V电压，而C803两端的VCC电压正常，则是＋3.3V整流滤波电路开路；如果C803和C838两端均无电压，则是副电源未工作。
维修时先查T802的5脚是否有300V的＋B电压，无＋B电压，查市电整流滤波电路D808,D815,C806,R809；有300V的＋B供电，查厚膜电路U801的8脚启动电压，无启动电压，查8脚外部的启动电路R819,R803是否开路。+300V供电和8脚启动电压正常，副电源仍不工作，查U801及其外部电路元器件。如果测量U801的7脚对地电阻很小，同时熔丝熔断，则是U801内部击穿，更换U801之前，应仔细检查7脚外部的尖峰脉冲吸收电路和3脚外部的稳压控制电路元器件是否发生开路、失效、漏电故障，避免再次损坏U801。
如果测量U801完好，但副电源不启动，还应检查U801的4脚电压反馈电路和5脚的VCC供电电路。
副电源二次整流滤波电路的滤波电容容量减小或失效，输出电压降低、纹波增大，造成控制系统工作失常，不能开机或开机后自动关机，整流二极管击穿迫使主电源过电流保护停止工作。更换整流二极管时，需使用低压差、大功率的肖特基二极管，不能用普通整流二极管代换。
