1)机芯概述

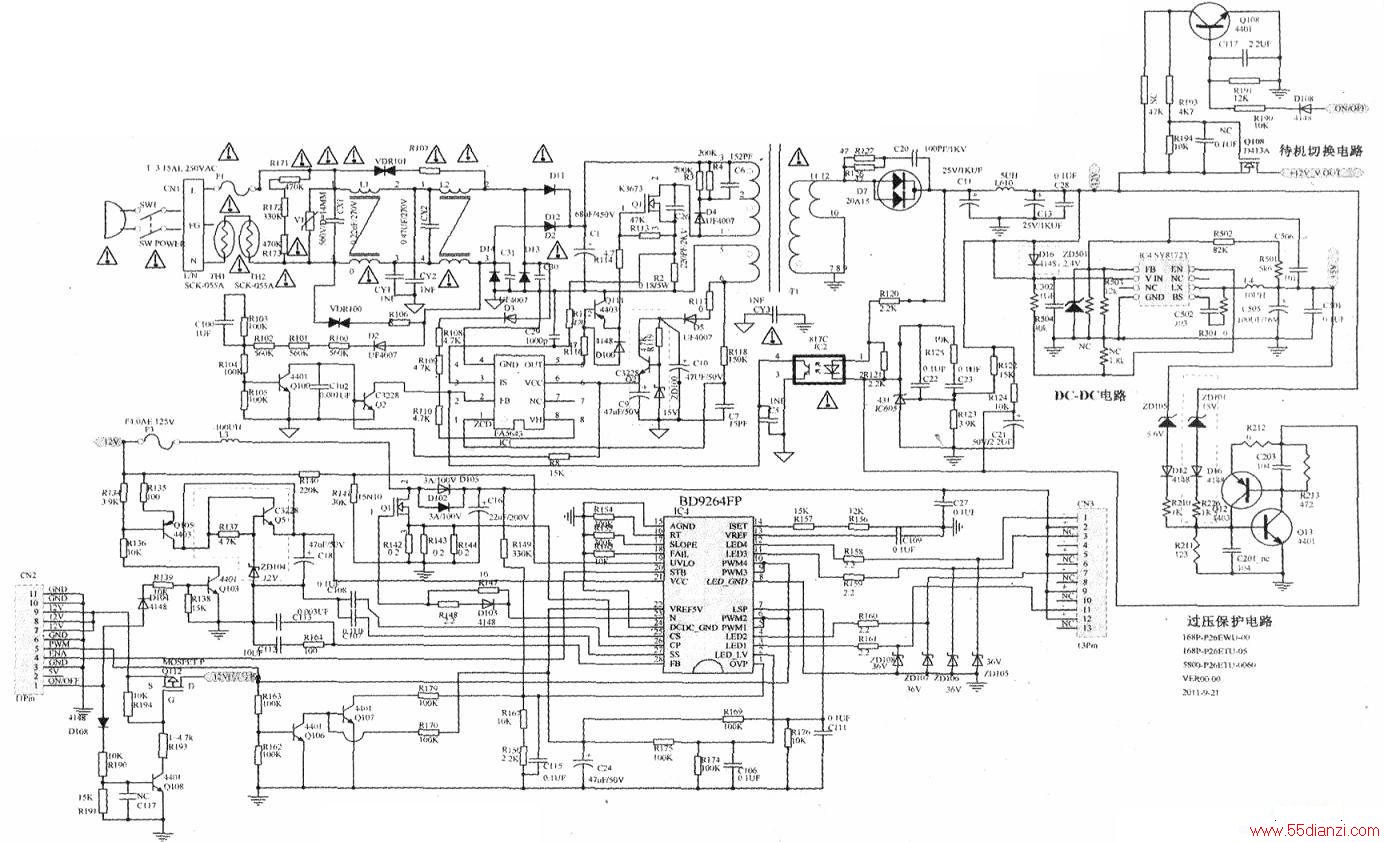

本电源为二合-(AC-DC电源和IED升压恒流电路，参见下图)电源，AC-DC部分采用FUJI公司的反激式控制芯片FA5641N（或F5643N），待机5v的DC-DC部分由矽力杰的SY8172Y提供，升压恒流控制部分采用罗姆公司的4通道控制器lC BD9264FP-CE2。
2)主要技术规格
输入电压范围为ACI10V～240V．输出电压情况为+12V:0.5A～4.5A;+40V—+50V:110mAx4：+5V:0.03A～0.5A。
本电源板电路大致由三大部分组成。
1)市电输入电路与整流滤波电路。由电感、电容组成的低通滤波器。
2)AC-DC控制电路由FUJI芯片FA5641N（或FA5643N）、驱动开关管与反激式变压器组成了反激式控制电路，输出12V(最大4.5A)单路电压。
3)DC-DC控制电路
由矽力杰公司的SY8172Y将12V转换为5V提供给待机电路：
由罗姆公司的4通道LED控制芯片BD9264FP-GE2与Boost电感和开关管组成升压恒流电路，其输出的40V~50Vde电压用于点亮4串LED灯条。
基本工作过程介绍：
EMI防护与滤波电路，交流输入与EMI滤波电路。基本工作过程为．市电经由Ll、CXI、L2、CX2、CY1、CY2和整流电路等组成的整流滤波电路后转变成脉动直流。
L1、CX1、L2、CX2、CYI、CY2、BD1等组成的整流滤波电路主要是防止外界的杂讯信号对电源的干扰以及电源的开关杂讯对电网产生的干扰。此部分电路就是EMI抑制电路。
经整流后的脉动电压送人AC-DC控制电路，该电路采用反激式拓扑结构，将整流后的脉动电压通过反激式变换将能量耦合至次级，输出单路12V电压。12V电压一路输出到主板，提供给信号电路；一路经SY8172Y转换为5V给待机电路；还有一路直接送人后面的升压、恒流电路。
只要接上电源插座，AC-DC控制电路就开始工作，输出12V单路电压，这里需要强调的是由于没有待机电路，供给信号板的12V在待机时会关断，5V和主电源12V在开机和待机状态下均有输出。
在开机状态下，12V带重载，提供给信号板所需的电压，包括给功放供电。另外，5V给控制电路供电，此时DC-DC控制电路开始工作，AC-DC输出的12V通过DC-DC电路进行升压和恒流后用来点亮LED灯条。
在待机状态下，12V带轻载(实测整机待机电流≤16mA)，此时信号板关断控制信号(ENA和PWM信号)．电源板+12V继续工作，ON/OFF信号切断给主信号板和升压恒流的+12V供电（12V此时轻载，只经DC/DC后提供待机5V电压，不影响系统待机功耗）。也就是说在待机状态下，可以做到整机待机功耗≤0.5w，符合企标。
12V分别给信号板和升压恒流电路供电，ON/OFF为主板提供给电源控制DC-DC电路工作与否的控制信号。
在开机状态下，ON/OFF输出高电平，此电平通过分压电阻R139和R138分压后驱动Q103（NPN管）饱和导通．Q103集电极输出的低电平经R136限流后驱动Q105(PNP管)饱和导通。此时VCCin从0105发射极进，集电极出，经R137降压后提供给精密稳压控制电路(Q5、R137、ZD104、C18组成)，输出vccout(12V)供给DC-DC控制芯片供电脚。
此时DC-DC控制芯片工作，进行升压和恒流处理，点亮LED灯条。
在待机状态下．ON/OFF输出低电平，此时Q103和Q105均截止．vccin无法通过开关管Q105，导致DC-DC控制芯片Vcc被关断，从而起到关断DC-DC控制电路的月的，实现待机。
