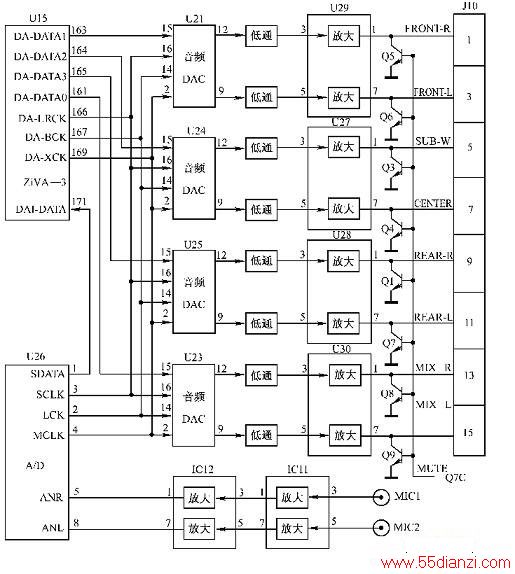

该机音频信号处理电路由IC11，IC12，U21，U23～U30等元件组成，如下图所示。
ZiVA—3将解压后的音频数据分别送入U21，U24，U25的15脚，LRCR，BCK和XCK时钟信号分别送入U21，U24和U25的16、14和2脚，经DAC转换后还原成模拟音频信号，分别从U21，U24和U25的9、12脚输出，再经低通滤波，U29，U27，U28放大后，从插座J10的①、⑤、⑨脚输出。当演唱卡拉OK时，话筒信号MIC1，MIC2经IC11与IC12放大后，从⑤、⑧脚送入U26进行A/D转换和数字化处理，从①脚输出到U15的171脚，进行卡拉OK处理，再从161脚输出到U23 15脚，经DAC还原成模拟音频信号，最后经低通滤波、U30放大后，从J10的13和15脚输出双声道音频信号。
