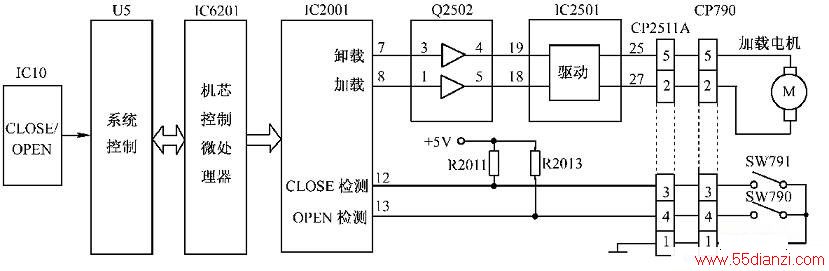

万利达DVD-N980托盘进/出盒控制电路由微处理器U5、机芯控制微处理器IC6201、伺服处理IC2001、驱动放大IC2501等组成,如下图所示。
托盘进/出盒控制过程如下:当按动“OPEN”键,IC10发出的“出盒”信息经U5接收后,便处理成卸载指令,通过通信电路,由IC2001⑦脚输出卸载控制电压,经Q2502与IC2501驱动放大后,从25、27脚输出反向的电机驱动电压,使加载电机反转,驱动卸载机构卸载,由托盘进出机构带动托盘伸出机外。当托盘出盒到位后,SW790闭合,IC2001输出控制电压,使加载电机制动而停止转动,完成托盘出盒控制。当按动“CLOSE”键时,其控制过程刚好相反。
