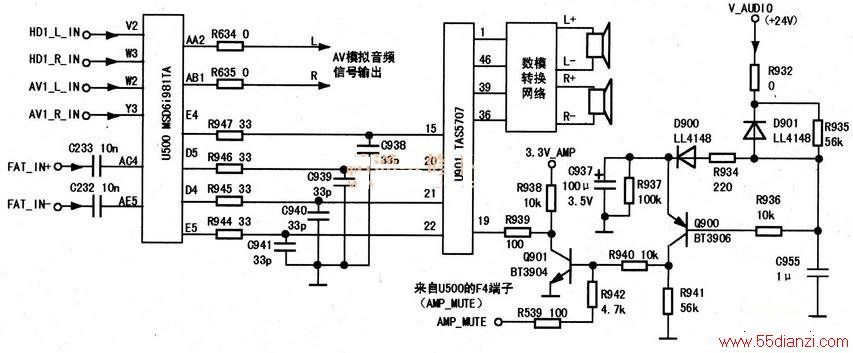

TCL王牌MS28机芯液晶彩电音频信号流程框图如下：
从主控芯片U500（MSD6i981TX）TV信号输入端AC4、AE5送入的中频信号，经内部信号放大及相关处理后将分离出音频信号，该信号与其他各路输入的音频信号（包括AV1、AV2及Y、Pb、Pr高清节目源、VGA节目源等音频端子输入的模拟音频信号及网络、HDMI端子输入的数字音频信号）一起，经信号选择开关选择、音效与数字化处理后从主控芯片U500的E4、D5、D4及E5端子输出，经R947～R944及C938～C941等滤波后，被送入数字功放块U901（TAS5707）的15、20、21、22脚，经内部数字化处理及功率放大后从U901的①、46、39、36脚输出L、R数字音频信号。该信号再经后续的数／模转换电路（这部分具体电路图4中已略去）转换成模拟音频信号，推动两路扬声器发声。而模拟L、R路音频信号则从U500的AA2、AB1端子输出，供外接音频信号放大电路的信号源使用。
