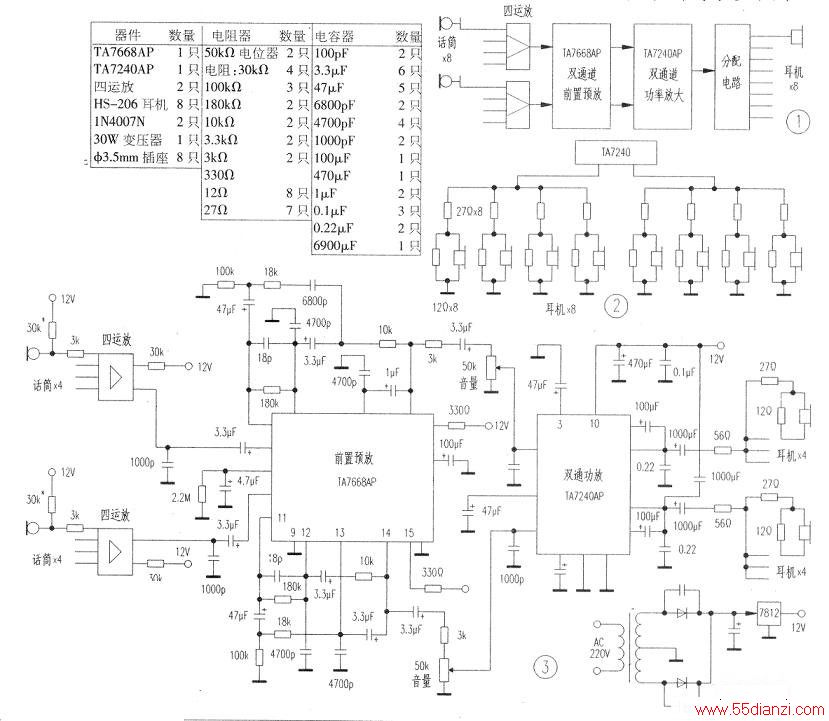

此通话系统电路（方框图见图1，电路图见图3）。
一、电路特点
通话路数多、通话质量高、制作简单、造价低。此电路主要由5部分组成：
1．使用两组四运放电路，组成8路话筒输入电路。
2．电路前置预放采用双通道录音放大集成电路(TA7668AP)1块。此集成电路内附自动电平控制(ACC)、检波电路和静噪电路等。
3．电路功率放大采用双通道音频功率放大集成电路(TA7640AP)I块。此集成电路特点是，内附静噪电路和各种保护电路，可以对电路负载短路、过载、过压和电流浪涌等进行保护（因为在使用过程中，由于通话路数多，接口、接头多，且摄像机机位不断移动，容易造成短路或开路）。由于此集成电路具有上述特点，因此不会造成整个通话中断或不良。
另外，它还具有输出功率大、失真小和噪声低等特点。
4．供电电路12V主电源，采用220V经变压器降至18V后整流滤波，再用7812三端稳压输出12V。其2V供电电压是供送话器之用（2V电压是由12V分压所得）。
5．分配电路主要解决八只耳机与输出电路的匹配问题，见图2。
二、元器件选择
所有元器件在市场上都可以买到。通话耳机采用HS -206A型，为方便摄像员头戴，可将耳机取掉一只。元器件如表所示。机壳可选用市售功放成品机壳，也可选用报废的其他机壳加以改造。
三、制作
1．主机制作：最简便的办法是选择一块现成的带有TA7668、TA7640集成电路的线路板，按照图3线路要求加以改造即可，如没有现成的就用敷铜板制作。此电路关键是解决好多路输入、输出匹配问题，多路输入是采用两组四运放电路来实现的。如只需要四路通话，则用1只四运放即可。
而输出电路的匹配是采用电阻电路来实现的（见图2）。
2．各线路与主机的连接，输出部分可选用莲花插座；各部门送来语音信号可选用φ3.5mm插座与莲花插座并排固定在机壳背后。与各部门的连接线可选用双芯音频线，其终端用两只φ35mm插座，以便与耳机直接连接（其中一只作送话，另一只作受话）。
该通话系统经过多次现场实用，在与各部门之间，部门与部门之间的通话清晰，协调自如，效果良好。
