通常造成近视的主要因素有：书写姿势不正确，长时间用眼疲劳，环境光照度不够。本装置就是从这几方面进行监测，提醒书写者注意，以达到预防近视的目的。
工作原理：本装置主要由红外发射、接收电路，测光电路及延时电路几部分组成。

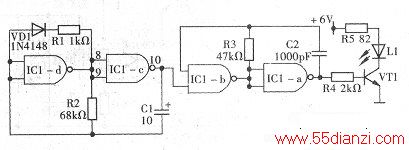

红外发射、接收电路的作用是监测书写者头部的位置，当头部过低时就会发出声光以提示。红外发射电路如下图所示，由IC1-a、IC1-b组成振荡频率约为15kHz的振荡电路，振荡信号由VT1进行放大，使红外发射管L1发射红外线。
为了节电，此振荡受由IC1-c、IC1d组成的1Hz脉冲发生器的控制，因而使红外光断续发射。此装置放于书桌前，发射管对准书写者头部，当其头部离书桌过近时，红外光会被面部反射到红外接收电路，此电路如下图虚线框内部分所示。
当红外接收管P1收到红外线后，IC2的⑦脚由高电位变为低电位，作接收指示的发光管LED1点亮，RP1的作用是灵敏度调节。同时⑦脚的电位变化使反相器IC3-b翻转为高电平，此高电平一路经VD3、R9驱动TV2、VT3导通，使LED2发光，对书写者首先发出光报警，C6的作用是在高电平消失后为驱动电路提供一段延时；另一路通过VD2、R17翻转为低电平，VT7导通，经Cl0及R22的微分，为音乐块提供触发脉冲，发出音乐报警。
测光电路由下图中光敏电阻R12监测周围光线，当光线减弱时，IC3-a的①脚电位变低，②脚电位变高，此高电平一方面使LED3发黄光报警，另一方面又使音乐块发出声音报警。下图中C9的作用是延迟一段时间再使IC3-c翻转，目的是防止偶然的、不可避免的低头或头偶然遮住灯光造成对声音报警的误触发，加了C9，上述情况只有持续5秒以上才会被认为是有效信号。还有一种情况就是多次偶然的低头或遮光会使C9上的电位不断升高，其结果也会误报警，为了避免这样情况，在电路中加入了清零电路，由IC3-e、IC3-f组成脉冲电路，每5秒为VT6提供一个脉冲，使之导通，以释放C9上累积的电荷。
延时电路由IC3-d及R23、C11组成，延时时间约为45~60分钟，延时到则VT8导通，LED4发光，同时经C12、R26微分，由A点触发音乐块发声，提醒使用者休息片刻，如下图所示。
制作与调试：红外线发射管要选发光效率较高的，接收管要选用灵敏度较高的，并且型号配套。C11选漏电小的电解。制作时应将红外线接收部分虚绕框内部分屏蔽起来，以防止电磁干扰，并且要在接收管前加一红色透明塑料片以防止可见光的干扰，可用彩色底片代替。另外发射管与接收管相距大约7～8cm。光敏电阻R12应置于装置顶部并在机壳相应位置开孔。
调试时，先调接收灵敏度，将装置放于书写者正前方50cm处，并将前端稍抬起，使发射、接收管对着书写者头部，调整RP1，使头部与书本间的距离为30cm时LED1刚好发光即可。调整测光部分时将其置于60W台灯下40cm处；调RP2使LED3刚好发光即可。整机由4节电池供电，处于监测状态时的平均电流在lOmA左右。
