为了使铅酸蓄电池性能保持最佳状态，每个月至少要对电池充分放电充电一次，电池在放电电压降至11.0V时，应立即对电池进行充电；当电泡电压升至14.5V时，要及时切断充电电源。由于充放电耗时长，需要经常观察电压，对维护人员来说要耗费一定的精力。鉴于此，设计这个电池充放电自动控制电路，它的使用原理是在按动放电按钮后，电池放电，至11.0V时，自动切断放电回路，同时充电机自动对电池充电，充电至14.5V，自动切断充电回路，这样就完成一次充放电自动控制过程。平时充电只须接上电池，合上充电开关后，充电机在对电池充电至14.SV时，也能自动切断电源。这样充放电就只要一按或一合相应的开关就可以了，是一款很适合对10A以下的充电机进行改进的傻瓜型电路。

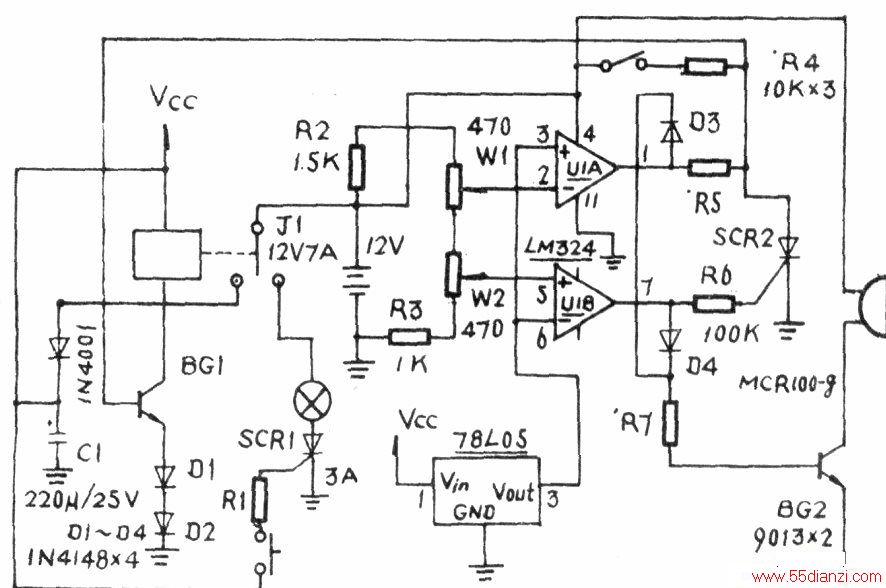

如附图所示，当按下放电按钮后，可控硅SCR触发导通，电池通过继电器J1的常闭触点、12V40W灯泡、SCR放电，随着电池电压不断下降，当降至11.0V时，U1A输出变为高电平，BG1的C、E极导通，继电器得电常开触点闭合，放电电路关闭，充电机通过继电器常开触点对电池充电，当电压升至14.SV时，U1B输出变为高电平，SCR2导通，BG1截止，继电器断电，充电电源停止对电池充电，由于这时SCR1已处于截止的状态，且控制极又无触发电压，所以放电回路处于断开状态，不会因为常闭触点重新闭合而导致电池再一次放电。平时充电只要合上充电开关中K1，继电器吸合，充电机对电池充电，并且在电池电压升至14.5V，也能自动关闭充电电源。当放电充电电压到临界电压时，BG2都能导通，使蜂鸣器发出声音提醒。

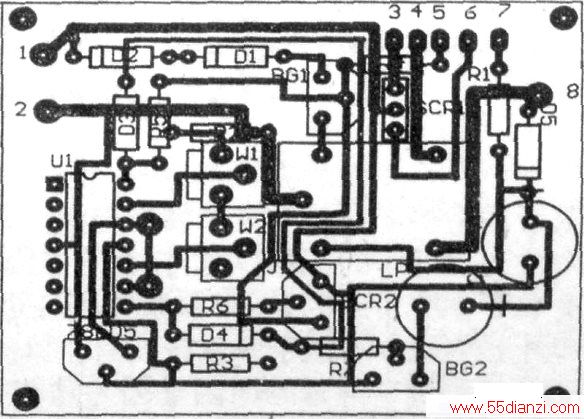

D1、D2是为了提高BG1基极的电压阀值，78L05为LM324提供基准电压，图上标示有数字1和2的焊盘为电池一、十接线点，3、4为灯泡接线点，5为充电开关接线点，6、7为放电开关接线点，8为充电机正极接线点。
调试很简单，在1、2接上稳压电源，按一下放电按钮，调整稳压电源电压至11．0V，再调整W1，使继电器动作，重新调整稳压电源电压至14.5V，调整W2使继电器正好断开触点，这样就算调好了。J1选择12V7A，SCR1的选择依灯泡功率而定，Wl、W2选择微型电位器。
