一款水泵灌溉控制电路设计与制作

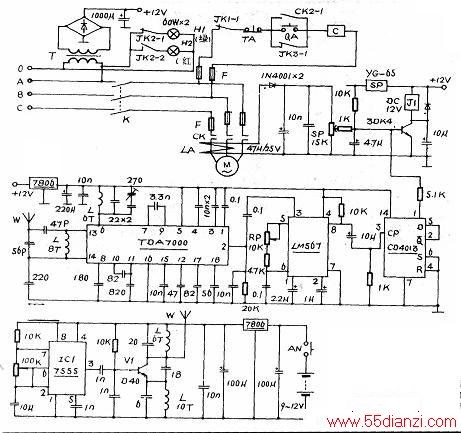

　　随着农田节水工程的实施，农田灌溉越来越多地采用了压力喷灌或塑料软管引水浇灌。由于浇灌作业区往往距水泵机房达数百米之遥，使用控制都很不方便，甚至由于电源缺相、水管阻塞压力过大引起的电动机烧毁的事故也屡有发生。针对上述状况，设计制作了一款水泵灌溉控制电路，较好地解决了问题，其工作原理如图所示。
　　
　　上图中，C为交流接触器。当闭合电键K、按动起动按钮QA时，交流接触器CK闭合，电动机开始工作，同时，交流接触器CK2-1闭合自锁。LA为150/5的交流互感器，平时其次级绕组输出为零。当三相交流电中出现缺相或严重不平衡时，互感器次级输出电压迅速上升，经整流滤波后使三极管3DK4饱和导通，继电器Jl吸合，常闭触点Jkl-1断开，交流接触器失电，触点CK断开，电动机停止工作。电路中SP为压力开关，用来检测水管内部压力。调节SP上的控制螺钉，可以改变压力开关的控制范围。当水管内阻塞后压力升高到一定程度，SP内部开关接通，12V电源通过内部开关加到3DK基极，使3DK4饱和导通，继电器J1吸合，常闭触点断开，控制电动机停止工作。
　　
　　电路中，由TDA7000、LM567及CD4013等构成了遥控接收电路。该电路借鉴了调频接收机的构成，灵敏度达1.5μV，中频频率为70kHz。当其收到遥控信号时，TDA7000解调出音频信号，该信号经电容耦合到LM567的③脚进行鉴频，当音频频率与其中心频率800Hz相符时，LM567⑧脚跃变为低电平，产生的脉冲信号触发双稳电路CD4013翻转，其输出端①脚通过3DK4控制继电器Jl吸合或断开。
　　
　　电路中的60W灯泡H1、H2为工作状态指示，可作远距离遥控指示。当电动机正常工作时，绿灯亮；停机时，红灯亮。
　　
　　下图为遥控发射电路。IC1选用CMOS型时基集成电路，由其构成的音频振荡器，工作频率为800Hz。射频振荡器由专用发射管D40构成，工作频率在88一108MHz之间，由音频振荡器对其调制。由于该发射遥控器功率较大，遥控距离可达lkm。
