这种环路防盗保护电路的特点是：只要环路遭到破坏，报警电路就立即发出报警。只是简单地用导线将环路破损处连接起来或干脆将环路害0断，完全无济于事，是因为在环路中串联了一只检测电阻。

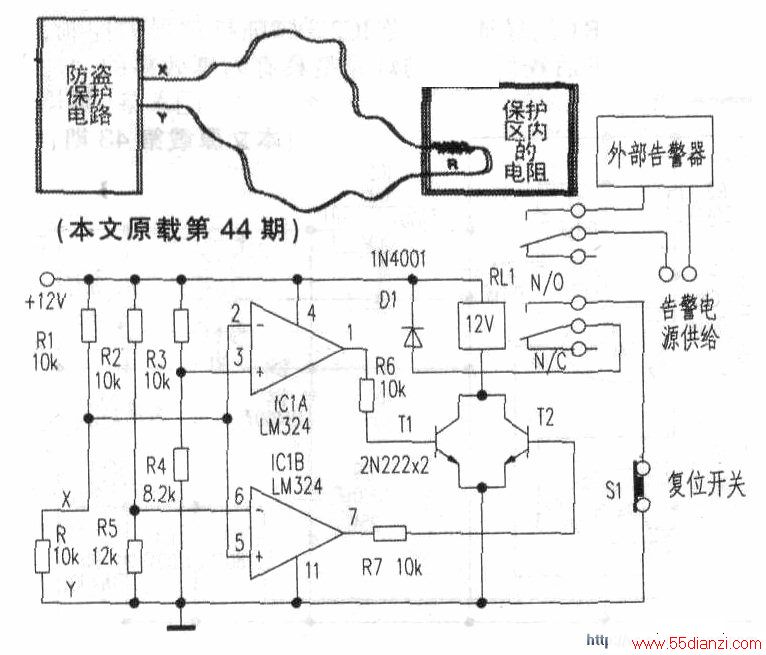

下图为环路防盗保护电路的原理图。它用一块四运放芯片LM324(ICl)和少量分立元件构成。IC1只使用其中两只运放ICIA和ICIB构成电压比较器。
电阻R和Rl将12V电源平均分压至6V．再送至运放ICIA的反相脚(2)和运放ICIB的同相脚(5)。
ICIA的同相脚(3)平时电压低于6V．而ICIB的反相脚(6)平时电压则高于6V。结果，在正常状态下，两只运放的输出均为低电位。
当盗贼在保护区外面将环路短路时，运放ICIA的输出就变高，晶体管T1导通，继电器RL1吸合后电路发出报警。同理，如盗贼将环路断开，运放ICIB输出就变高，晶体管T2导通，同样使继电器吸合而发出报警。
RL1采用12V、双触点型的继电器，触点应有合适的电流容量。电路供电可采用12V电池或12V稳压交流适配器。在电路连接电源之前．应仔细检查焊接的印制板是否正确和牢固。将继电器的第一个触点连接至220V报警铃．第二个触点连接至电路外盒面板上的复位开关slo用细金属导线完成环路连接，连接时别忘了将环路与检测电阻R串联，并将R放置在保护区内，如上图。
